FM调制的基础技术
调变电路为可以将信号波(音频信号等)等乘载在电波上传送的电路。也即是将载波(carrier)利用信号波加以变形,然后传送出去。在本文中,将针对调变电路中最常使用到的FM调变(Frequency Modulation……频率调变),以及解调(回复到原来的信号)的技术加以说明。
FM调变方式为将载波频率变化而后传送的方式。
FM调变的基础技术
FM调变的理论

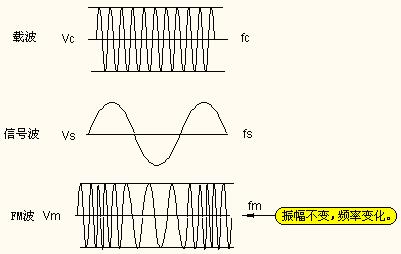

图1所示的为FM调变的考查方法。其中的Vc为载波,Vs真为信号波。对于各信号可以如下表示。
图1 FM调变
(FM调变为利用信号而改变频率。由于振幅为一定,较容易去除噪声成分。)
此时的载波频率fc称之为中心频率。
今将此一载波做FM调变。也即是,使载波频率fc会随着信号波的大小而改变。频率变化时角频率w也会变化,因此,
或者
此时的频率变化△f称之为最大频率偏移。经过调变后的信号,称之为被调变波Vm,可以用下式子表示。
被调变波Vm会随信号波Vs而变化,其瞬间相位为时间积分。因此,相位角 成为
所以,被调变波Vm可以如下表示,
此时的
