电源故障报警器

文章摘要： 我们知道一般的电源故障报警器需单独的电源为其供电，以保证电源出现故障时也能正常工作。下面介绍一种无需独立电源的电源故障报警器。（如图示）该装置采用一只容量较大的电容来提供电源故障时所需的报警电源。电源电压正常时，T1截止，蜂鸣器B1不工作。电源通过D1向C1充电。当电源出现故障电压下降或消失时，T1导通，D1截止。C1通过蜂鸣器B1放电，发出报警声，提示电源故障。 图示参数可适用于电压为5－15伏的装置。对于不同的电压条件，只需调整VR1使B1由工作到停止发出报警声即可。

电源故障报警器,标签：电子制作网,http://www.88dzw.com

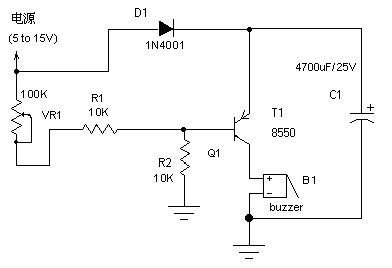

          我们知道一般的电源故障报警器需单独的电源为其供电，以保证电源出现故障时也能正常工作。下面介绍一种无需独立电源的电源故障报警器。（如图示）该装置采用一只容量较大的电容来提供电源故障时所需的报警电源。电源电压正常时，T1截止，蜂鸣器B1不工作。电源通过D1向C1充电。当电源出现故障电压下降或消失时，T1导通，D1截止。C1通过蜂鸣器B1放电，发出报警声，提示电源故障。

         图示参数可适用于电压为5－15伏的装置。对于不同的电压条件，只需调整VR1使B1由工作到停止发出报警声即可。
