自制PIC编程器

文章摘要： 支持芯片：PIC12C5XX，12C67X，24CXX，16C55X，16C62X，16C71，16C71X，16C8X，16F8X. 印刷电路板图：（电路板中红线为跳线） 编程软件下载 注意：这款编程器跟电脑连接是采用25针串口的，假如你没有，可以采用9针的串口，但是接线当然需要一些改动，具体如下：25针串口对9针串口2--37--55--820-44--7

自制PIC编程器,标签：电子制作网,http://www.88dzw.com

    支持芯片：PIC12C5XX，12C67X，24CXX，16C55X，16C62X，16C71，16C71X，16C8X，16F8X.

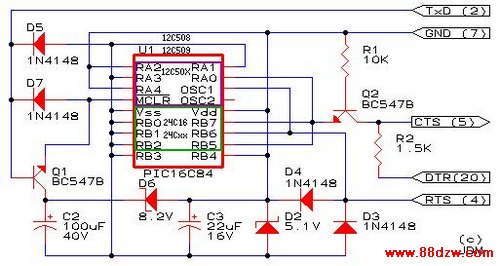

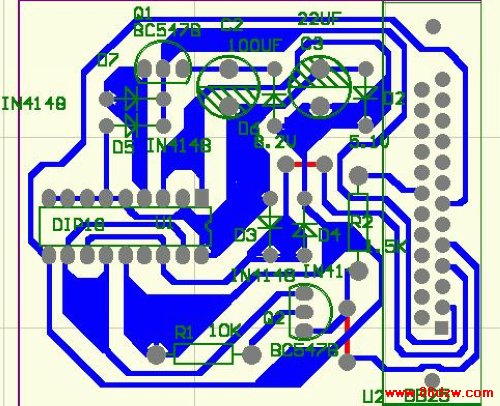

印刷电路板图：（电路板中红线为跳线）


编程软件下载

注意：这款编程器跟电脑连接是采用25针串口的，假如你没有，可以采用9针的串口，但是接线当然需要一些改动，具体如下：
25针串口对9针串口
2------3
7------5
5------8
20-----4
4------7
