歌舞厅常用频闪灯电路
[09-13 21:17:53] 来源:http://www.88dzw.com 电子制作 阅读:8511次
文章摘要:图1所示的是一歌舞厅常用频闪灯电路。 电路原理:C5、C6、C7、C8是4个储能电容。市电正半周对C7、C8充电,负半周给C5、C6充电,因此C5和C8两端(即闪光管两端)充有近2倍市电峰值电压(约600V),为闪光管L闪光用电。市电在为储能充电同时,也给C1和C2充电,当C2上的电压达到双向触发二极管DB3的导通电压时,可控硅PHS3触发极获得触发电压而导通,C1经PHS3触发极获得触发电压而导通,C1经PHS3放电,经B1升压后,触发闪光管放电闪光。可控硅在市电过零时关断,完成一次频闪动作。以后进行的过程同前述相同。这样,频认灯就按一定周期不停地闪动。调节W1可改变C2的充电速度,从而

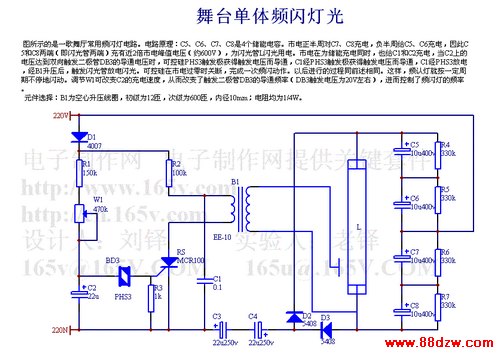

歌舞厅常用频闪灯电路,标签:电子制作网,http://www.88dzw.com图1所示的是一歌舞厅常用频闪灯电路。
电路原理:C5、C6、C7、C8是4个储能电容。市电正半周对C7、C8充电,负半周给C5、C6充电,因此C5和C8两端(即闪光管两端)充有近2倍市电峰值电压(约600V),为闪光管L闪光用电。市电在为储能充电同时,也给C1和C2充电,当C2上的电压达到双向触发二极管DB3的导通电压时,可控硅PHS3触发极获得触发电压而导通,C1经PHS3触发极获得触发电压而导通,C1经PHS3放电,经B1升压后,触发闪光管放电闪光。可控硅在市电过零时关断,完成一次频闪动作。以后进行的过程同前述相同。这样,频认灯就按一定周期不停地闪动。调节W1可改变C2的充电速度,从而改变了触发二极管 DB3的导通频率(DB3触发电压为20V左右),进而控制了频闪灯的频率。
元件选择:B1为空心升压线圈,初级为12匝,次级为600匝,内径10mm;电阻均为1/4W。
