风扇随机自然风电子摸拟器
[09-13 21:17:57] 来源:http://www.88dzw.com 电子制作 阅读:8685次

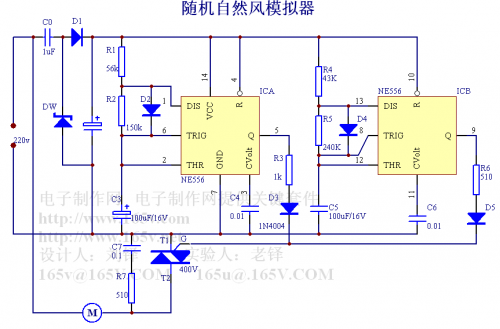

文章摘要:随机自然风摸拟顺电原理如图1--1所示。该电路核心元件是NE556。其中半块NE556IC1与外围元件构成的振荡器产生周期15s,宽度4s的方波脉冲;另一半NE556IC2与外围元件构成另一个振荡器产生周期20s,宽度3s的方波脉冲。IC1 和IC2输出的脉冲分别经R3、D3和R6、D5后会合。混合后的脉冲触发SCR。由于两列脉冲的周期和宽度不同,经混合后变成随机信号,而且R3和R6的阴值不同,因此通过SCR的电流变化是随机的,所以电风扇的转速随机变化而产生随机自然风。
风扇随机自然风电子摸拟器,标签:电子制作网,http://www.88dzw.com随机自然风摸拟顺电原理如图1--1所示。该电路核心元件是NE556。其中半块NE556IC1与外围元件构成的振荡器产生周期15s,宽度4s的方波脉冲;另一半NE556IC2与外围元件构成另一个振荡器产生周期20s,宽度3s的方波脉冲。IC1 和IC2输出的脉冲分别经R3、D3和R6、D5后会合。混合后的脉冲触发SCR。由于两列脉冲的周期和宽度不同,经混合后变成随机信号,而且R3和R6的阴值不同,因此通过SCR的电流变化是随机的,所以电风扇的转速随机变化而产生随机自然风。
