防止蓄电池过充电电路

文章摘要：当蓄电池充电电压高于某一预定值时，图1-1所示的电路可以使充电电流自动地减小到规定值，防止蓄电池过充电。本电路包括一面几个电路。（1）降压整流电路：由变压器T、整流二极管D4、D5组成。（2）SCR1可控硅触发电路：由电阻R1、二极管D1、可控硅SCR1组成。（3）大电充电电路：整流电路及可控硅SCR1（4）小电流充电电路：由整流电路、二极管D3、电阻R4、电位器W2组成。（5）大电流切断电路：由电阻R1、R2可控硅SCR2、稳压管DW、电位器W1以及电阻R5等组成。本电路防止过充电的原理是：当SCR1被触发导通后即对蓄电池进行大电流充电。当充电电压升高到规定的上限值时，由于预先调节W1使电位

防止蓄电池过充电电路,标签：电子制作网,http://www.88dzw.com

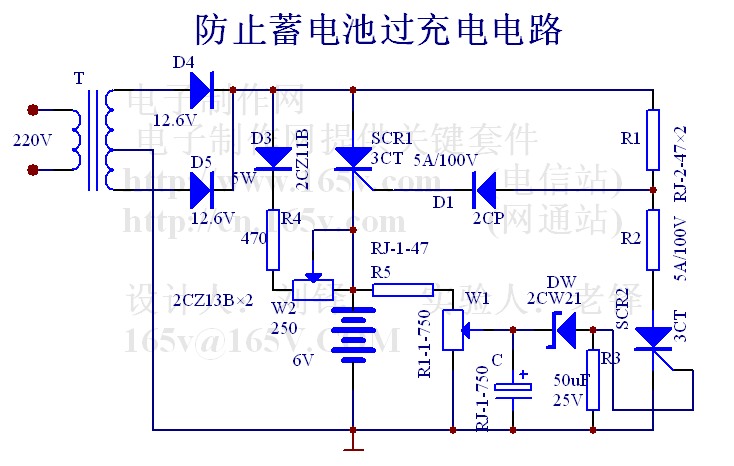

当蓄电池充电电压高于某一预定值时，图1-1所示的电路可以使充电电流自动地减小到规定值，防止蓄电池过充电。
本电路包括一面几个电路。（1）降压整流电路：由变压器T、整流二极管D4、D5组成。（2）SCR1可控硅触发电路：由电阻R1、二极管D1、可控硅SCR1组成。（3）大电充电电路：整流电路及可控硅SCR1（4）小电流充电电路：由整流电路、二极管D3、电阻R4、电位器W2组成。（5）大电流切断电路：由电阻R1、R2可控硅SCR2、稳压管DW、电位器W1以及电阻R5等组成。
本电路防止过充电的原理是：当SCR1被触发导通后即对蓄电池进行大电流充电。当充电电压升高到规定的上限值时，由于预先调节W1使电位器W1的滑动点与地之间的电压等于稳压管DW的稳压值与可控硅触发电压之和，所以这时可控硅SCR2被触发导通。SCR2导通后，SCR1触发电路受蓄电池电压反向偏置而关断。此后，电源通过D3、R4、W2对蓄电池进行小电流充电。调节W2使电流限制在允许荡围内。
