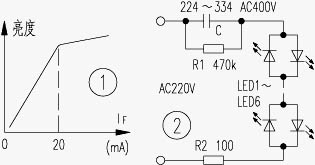

首先应合理选定LED灯的工作电流,LED的正向极限电流IFM多在50mA左右。实践验证,LED的发光强度仅在一定范围内与IF成正比,当IF>20mA时,亮度的增强已无法用肉眼分辨。因此,LED的工作电流一般选在20mA左右较为合理,此时LED的电光转换效率较高。图1是LED器件的工作电流——发光强度特性的关系图。
LED灯除了直流供电外,也可采用交流电网供电。LED的正向压降VF≤2．5V。采用变压器供电体积大,能耗较多,其优点是使用安全。应用容抗Xc为LED灯作镇流的交流电网供电,体积小,能耗省,但缺乏与电网的隔离,使用中须注意安全。最简电路如图2所示。
由于LED器件反向耐压参数在标准中规定得非常低(VR≥5V),因此用交流供电时须严防反向过压而致PN结击穿损坏,宜采用LED反极性并联运行,实现相互钳位保护。
LED灯的电流与镇流电容C的容量有关,其关系式为:
I=U/Xc=2πfCU。
由此可知,在220V50Hz交流电网下,1μF容量的电容器可为负载提供约69mA的工作电流,若需为LED灯提供10~20mA的工作电流,镇流电容器C选用0．22~0．33μF的容量即可。
镇流电容器C的耐压应为:Uc≥√2U。
220V电网中C应选AC400V耐压的电容器。
LED灯制作简便灵活,完全可根据亮度、色彩或形式自定。增加LED器件用量或采用高亮度LED,可增强LED灯的亮度。此外,不同光色的LED的发光亮度也不一样,绿色的最亮,橙黄色次之,而红色的最低。LED灯既可选用单色,也可选用不同色彩的LED混合使用,既可制成单灯,也可组成发光极、字符、图案、灯串或灯阵等,灵活多便以适应不同需求。
