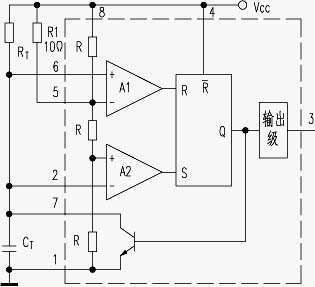

555时基电路常用于制作定时器,电路如图所示。虚线框内部分是555时基电路内部功能原理图。当②脚电位低于1/3Vcc时,③脚输出高电平,当⑥脚电位高于2/3Vcc时,③脚输出低电平。作定时器用时,通常是利用电容CT从0充电到2/3Vcc这段时间,或从2/3Vcc放电到1/3Vcc这段时间作定时时间。要使定时时间延长,必须增大RTCT的值,RTCT的值过大,定时时间不够精确。
另外,CT的容量过大,其体积也大,价格也贵。下面介绍为一种增大定时时间的方法:
由555时基电路内部功能图可知,如果在其⑤脚与电源之间接一只10Ω左右的小电阻,如图中R1所示,则⑤脚即A1运放反相端的电位便升高到接近Vcc,A2运放同相端的电位升高到接近1/2Vcc。这样,作定时器用时,CT上电压要从0充电到接近Vcc时③脚电位才由高翻转为低,或CT电压从接近Vcc放电到接近1/2Vcc,③脚电位才由低翻转为高,定时时间大幅增大了。
