随着文化生活水平的迅速提高，人们对视频图像欣赏呈现向两极发展的势头，即视频图像大屏幕化和视频图像超小型袖珍化。袖珍彩色电视机将更受人们喜爱，尤其是随着彩色液晶显示器件（ＬＣＤ）的逐步普及应用，真正的超小型袖珍彩色电视机才有可能实现。液晶器件用于彩色图像显示，除具有低电压、低功耗、超薄型等优点外，还具有无辐射、不闪烁、无干扰、不刺眼等特点，它是办公案前、寝室床头、轿车驾驶室内、家庭视频监控、旅行携带之最佳首选之品。

本文介绍的全频带增补接收的袖珍彩色电视机，采用夏普超薄型一体化液晶屏（包括背光源），属ＴＦＴ真彩屏，具有像素达３０万之多，与图１所示的电视信号驱动板配合，所显示出的图像细腻自然，细节层次分明，图像色彩绚丽丰富，视角宽，无拖尾，画面流畅，图像效果极佳。除可收看电视外，还可输入外部信号，欣赏ＶＣＤ、录像机等音像设备的精彩节目，且Ｐ／Ｎ双制解码，制式自动转换。其高频接收采用常规全增补高频头，如果在城市内或电视信号较强的地方可用拉杆天线，也可与有线电视或室外天线配接，灵敏度高，收台多。

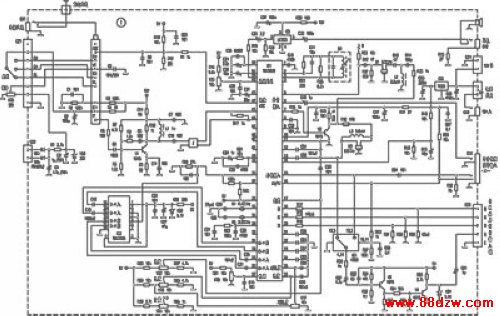

图１为袖珍液晶彩电的电路原理图，其ＩＣ采用飞利浦单片ＴＤＡ８３６１／８３６２，它能完成除调谐选台外所有小信号的处理，具有元件少、电路简单、免调试、图像质量高的特点。由于袖珍液晶彩电不需用场行扫描部分，所以有关场行扫描部分功能没有利用，因而构成图１的电路基本上都是电视信号处理电路。由ＴＤＡ８３６１为主组成袖珍液晶彩电电路，其ＩＣ电路本身有很多特点和优点，可参看《电子报》今年第１８期第十三版《多功能液晶投影用信号处理板》一文中的介绍，这里不再重复。图１信号流程是：由室内拉杆天线或有线电视来的高频信号送入高频头，高频头经过波段选择和调谐选台，其中频信号由高频头ＩＦ端输出经Ｖ１放大及声表面滤波器（Ｚ）送入ＩＣ１ {46}、{45}脚，在ＩＣ１内进行中频放大、视频检波后，全电视视频信号由其{7}脚输出，经Ｖ２射随器分为两路：一路经６．５ＭＨｚ滤波电路送入ＩＣ１{5}脚在内部进行伴音鉴频；另一路经６．５ＭＨｚ陷波电路进入ＩＣ１{13}脚后，在内部进行亮度信号处理、Ｐ／Ｎ制色解码等，最后 {18}、{19}、{20}脚分别输出Ｂ、Ｇ、Ｒ基色信号，经Ｒ４７、Ｒ４８、Ｒ４９及Ｒ５９、Ｒ６０、Ｒ６１组成信号分压电路送到ＣＺ３。同步信号由Ｖ３、Ｖ４分离，整形后经Ｃ６４也送到ＣＺ３，这三基色及同步信号经ＣＺ３送入液晶屏信号输入端。

伴音音频信号由{50}脚输出，经ＩＣ５（ＬＭ３８６）功率放大推动超薄型扬声器发声。高频头所需的调谐选台用的３３Ｖ，由背光源逆变器两只推挽功率三极管集电极取出高频脉冲电压，由ＣＺ２输入经ＶＤ５、ＶＤ４整流及ＶＤ３稳压获得。其引线已由液晶屏中引出，接口到图１ＣＺ２即可，同时还由液晶屏引出用于控制液晶屏场频的两根引线，可接一轻触自锁开关，控制Ｐ／Ｎ制时的不同场频。图２为袖珍液晶彩电机电路主要元件分布图及连接示意图。
