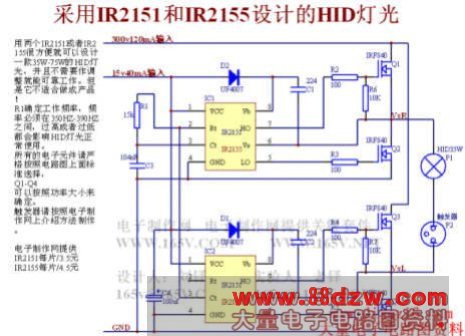

采用IR2151和IR2155设计的HID灯光电路图
[11-06 18:14:12] 来源:http://www.88dzw.com 电源技术 阅读:8507次
文章摘要:用两个IR2151或者IR2155很方便就可以设计一款35W-75W的HID灯光,并且不需要作调整就能可靠工作。但是它不适合做成产品!R1确定工作频率,频率必须在350HZ-390HZ之间,过高或者过低都会影响HID灯光正常使用。所有的电子元件请严格按照电路图上面标准选择,Q1-Q4可以按照功率大小来确定。用本站的“12V逆变器”和本电路图可以制作出汽车的HIDD大灯。也可以直接采用220V整流后供电。
采用IR2151和IR2155设计的HID灯光电路图,标签:电源技术应用,电子制作网,http://www.88dzw.com用两个IR2151或者IR2155很方便就可以设计一款35W-75W的HID灯光,并且不需要作调整就能可靠工作。但是它不适合做成产品!
R1确定工作频率,频率必须在350HZ-390HZ之间,过高或者过低都会影响HID灯光正常使用。
所有的电子元件请严格按照电路图上面标准选择,Q1-Q4可以按照功率大小来确定。用本站的“12V逆变器”和本电路图可以制作出汽车的HIDD大灯。也可以直接采用220V整流后供电。
Tag:电源技术,电源技术应用,电子制作网,电子制作 - 电源技术
