高性能电子交流稳压器
[07-28 04:26:58] 来源:http://www.88dzw.com 电源技术 阅读:8207次

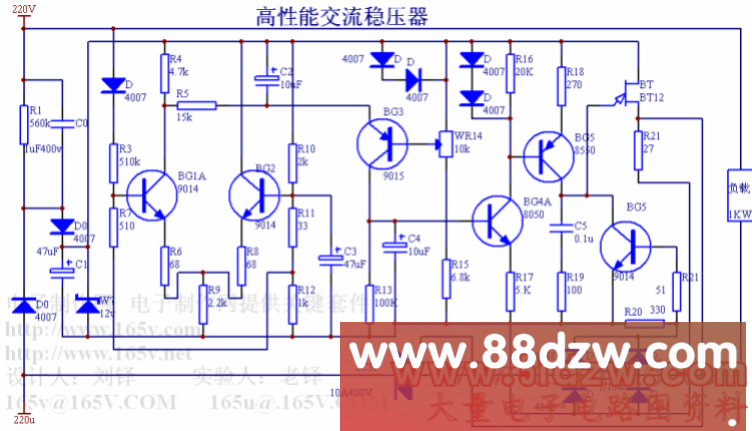

文章摘要:介绍一个高性能的电子交流稳压器 图1所示电路为输入交流电压即使在105-260V大范围内变化,其输出电压也可保持为90±2V(有效值)的高性能电路。 本电路利用在晶体管BG1的VBE截止电压附近输入电压变化的非线性,获得与输入电压的平方成正比的输出。 BG2 构成对BG1作温度补偿用的差动放大电路。当输入电压升高时,BG1的基极电位升高,集电极电位下降,BG3集电极电流减小,BG4的集电极电位(BG5 的基极电位)上升,使BG5集电极电流减小,C5的充电电流减小,延迟了单结晶体管BT的导通时间,使可控硅SCR导通角变小,负载上的电压下降。 BG6、R20、R21
高性能电子交流稳压器,标签:电源技术应用,电子制作网,http://www.88dzw.com介绍一个高性能的电子交流稳压器 图1所示电路为输入交流电压即使在105-260V大范围内变化,其输出电压也可保持为90±2V(有效值)的高性能电路。
本电路利用在晶体管BG1的VBE截止电压附近输入电压变化的非线性,获得与输入电压的平方成正比的输出。
BG2 构成对BG1作温度补偿用的差动放大电路。当输入电压升高时,BG1的基极电位升高,集电极电位下降,BG3集电极电流减小,BG4的集电极电位(BG5 的基极电位)上升,使BG5集电极电流减小,C5的充电电流减小,延迟了单结晶体管BT的导通时间,使可控硅SCR导通角变小,负载上的电压下降。
BG6、R20、R21、R22为同步电路。用R23平检测SCR的负载电流。若负载电流超过设定值,R23上的交流电压经整流后加到BG6的基极回路,使BG6导通,从而旁路了C5的充电电流,使负载电压下降。
