输出可达280W的功放电子变压器
采用一个300W的工频变压器是不是能很好驱动200W的功率放大器，但是由于金属价格猛涨现在买300W的变压器价格是很高了。
此为本人按老铎的电路图制作了一个输出功率可达280W功放电源,有两组电源输出,+/-36V  3A与 +/-12V  1A。本机结构：输入EMI+输入整流滤波+自激振荡+输出整流滤波+输出低频滤波器。此变压器与工频变压器一样，输出电压响应速度快。
输入电压:220VAC
输出空载电压:DC+/-41v与+/-15V
输出满载电压:DC+/-36V与+/-13V

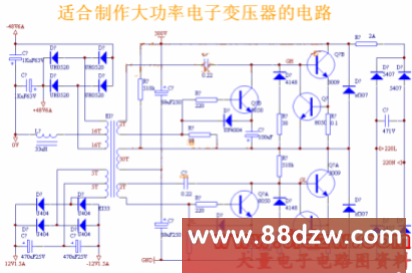

以下为原理图:

本人在试验过程中只加到了200W来试验，烧机半天，测温度在65度以下，且散热片较小，而且没加风散，估计此变压器输出功率可达到280W，因本人的功放只要能达到200W就行，所以没有再试，且没有合适的负载来试
实物变压器采用最适合开关电源的PQ32/30磁芯，查其参数，最大功率功率可做到380W。


下为实物图与测试图,是在输入235VAC(因公司电压较高)的情况下测得的数据

         空载电压                             接26.2欧负载测得电压
 电路图" border="0" src="/pd_dianzi/UploadPic/2010-11/20101121223837646.jpg" style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>


     负载为电热丝,阻值26.2欧            实物图片

电路图" border="0" src="/pd_dianzi/UploadPic/2010-11/20101121223837845.jpg" style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>


电路图" border="0" src="/pd_dianzi/UploadPic/2010-11/20101121223837151.jpg" style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>
       实物图与EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB图

电路图" border="0" src="/pd_dianzi/UploadPic/2010-11/20101121223837758.jpg" style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

电路图" border="0" src="/pd_dianzi/UploadPic/2010-11/20101121223837400.jpg" style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>
实际在220VAC输入时，接26.2欧电咀,输出电压为+/-36V
制作要点:
1、    储能电感要选取合适，否则影响输出功率
2、    R1与R2的选取会影响输出功率
3、    D5、D6、D9、D10要选取恢复时间短的二极管
4、    电路上下参数要尽量对称，否则当接大负载时会影响中点电压
5、    四个8050要选用SS8050
