用IR2151驱动的电子镇流器和200W电子变压器电路的直流电源
IR2151采用8脚 DIP封装，引脚 1（VCC）为IC电源电压，与4脚 （COM）之间接一只稳压管，稳压电压为15.6V。IR2151左边部分与555时基电路内的振荡器十分相似，振荡频率ƒ=1/1.4RTCT（RT、CT为2脚与3脚的外接电阻）。振荡器输出信号控制高端输出H。和低端输出LO，从而可驱动外接的两只功率开关20A-MOSFET或绝缘栅双极晶体管（40A-IGBT）。在高边和低边电路中，加有死区时间控制电路，7脚和5脚输出的方波脉冲之间的时间间隔为1.2us，从而可避免外接的两只功率管“共通”。2脚与5脚是同相位的，7脚与5脚的输出传播延时是匹配的，从而可保持占空比为50%，简化外电路设计。IR2151设有欠压锁定电路，其门限值为8.4V。IR2151与美国国际整流器（IR）公司的产品IR2151和 IR2155是等效的，(IR2155可以驱动外接的两只功率20A-MOSFET或者60A-IGBT开关管）可以互相代换。

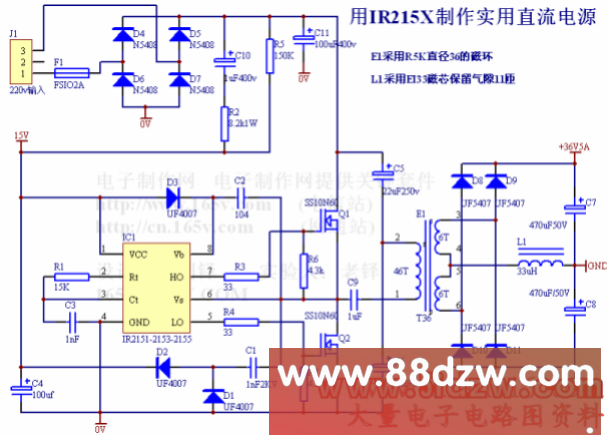

由IR2151驱动的200W电子变压器电路如图1-1所示。他可以使用在音响的功率放大电路充当电源，也可以运用到其他方面。

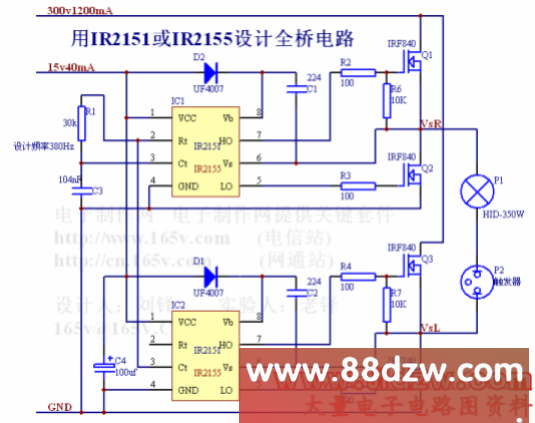

用两片IR2151可以很方便地设计低频的（380Hz）全桥电路如图1-2所示。设计为高压气体放电灯HID或其他方式的高压气体放电灯。

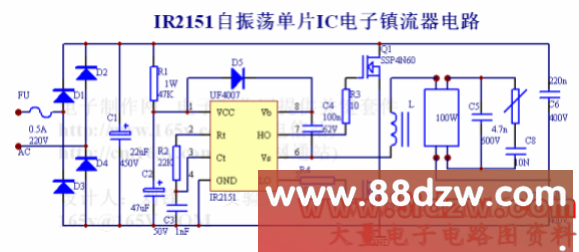

由IR2151驱动的20W荧光灯电子镇流器电路如图1-3所示。市电整流滤波后310V直流电经R1加IC1脚上，为IC电源。IC的1脚与8脚之间的二极管D5为自举二极管，对连接在6脚与8脚之间的电容C4充电，使8脚电压Ub=VS+VCC，为IC内的高端输出驱动级电路供电。R2与C3决定IC内部振荡器的振荡频率。IC7脚与5脚分别输出高波脉冲驱动Q1和Q2，使Q1、Q2交替导通。PTC热敏电阻可使灯管灯丝预热1~1.2s后启动点燃，原理是：室温下PTC阻值很小，C8容量较大，LC串联电路并不发生谐振，PTC预热灯丝后本身由于温升、阻值增大，相当把电路开路，这时由L及C5、C6组成的串联谐振电路、使灯管两端产生高压，使灯管内气体产生辉光放电点燃灯管。灯点燃后，LC失谐，灯管两端加有正常工作电压。此时，L为限流元件。元件的选择及安装：IC正常工作后，1脚电压被钳住在15.6V，电源电流ICC=5mA。C5取47uF/16V电解电容器：D5取1A/400V快恢复二极管，如UF4007、11DF4等；Q1、Q2取SSP2N60或IRF72功率MOSFET，L为2~2.5mH，线圈匝数视所用磁芯而定。PTC可选国产M261型热敏电阻，室温阻值约为200Ω；C5可用2200~4700pF/630V的金属聚丙烯电容器。FU为0.5A；也可用Ø0.08mm漆包线代替。调试时，若灯电流偏离额定值，可调节L的电感量予以解决。为防浪涌冲击，调试时应加设开关。Q1、Q2中点输出脉冲高波，占空比为50%，输出电压有效值为160V。若灯管两端发红而灯不能正常发光，可将C5减至2200pF，若灯管不能实现正常预热启动，可改变C8进行试验。
