　　4.调节电位器可以调节输出的占空比从而控制平均输出电流，一般控制在100-200mA之间，大了对电池不好，小了效果太微弱费时间。。。
调节电位器是10K的3296型的电位器
　　5.强烈建议注意那个限流电阻的发热。。。我现在给IRF630都加了个小散热器的。。。
　　6.输入最好控制在30V左右，我用的是现成的15V+15V的环牛，输入电压千万别太高，这个电路设计在整流后已经有30好几V了，再高了7812会受不了，7812的散热片不要太小，上面的损耗很大的。。。
　　7.我现在是定了个4U的19寸标准机箱，里面装上两个100W环牛，八块电路板竖着插里面，另外自己做了个控制四个12V散热风扇的温控电路，分两个温度台阶自动控制。。。
　　 8 继电器的作用是反接保护的，不影响充电参数

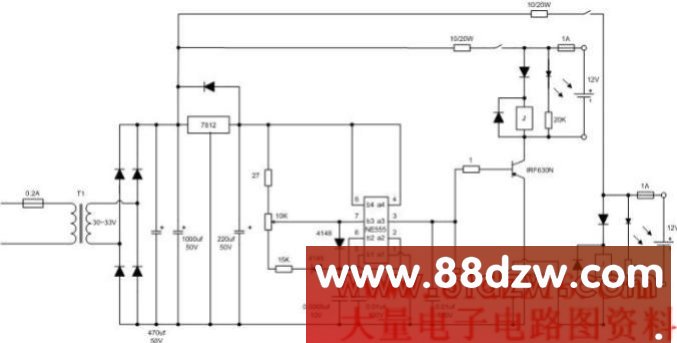

改进电路
　　 脉冲电流的差异很大，过大会引起电池失水，过低会修复（保护)功能低下。而频率一般都是选用8.333KHz为中心。脉冲宽度不一样，宽度大一些，脉冲电流就相对小一点点；宽度小的，脉冲电流就大一些。但是，脉冲宽度一般应该保证在12微妙以上，极端的情况下，也要保证在6微妙以上，低于6微妙了，离子运动速度跟不上了，修复（保护）功能下降
一，去掉三脚五脚接地电容，
二，把可调电位器下面15k的电阻换成5k的。

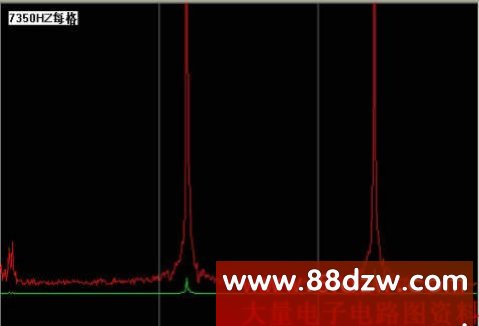

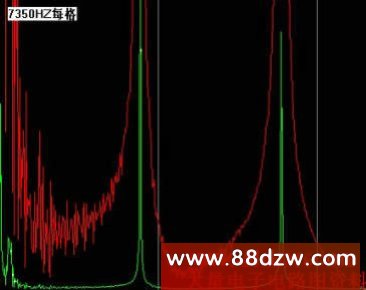

改进后的波形



去硫化电路板
