自动空气清新机(负氧离子发生器)
[11-21 22:50:09] 来源:http://www.88dzw.com 电子小制作 阅读:8269次
文章摘要:本文介绍的空气清新机带有自动检测功能,当室内空气污浊或有害气体达到一定浓度时,能够自动产生负氧离子,保持空气清新。整机电路图如下: 电路见图。电路分为两部分,以QM-N5气敏元件为主的电路组成空气检测开关电路,它可以检测可燃气体。当室内的有害气体达到一定浓度时,由于B点电位升高使VT1饱和导通,起到了检测开关的作用。Rt为负温度系数热敏电阻,用来补偿QM-N5由于温度变化引起的偏差。以TWH8751为中心器件的电路组成负氧离子发生器,其振荡频率约为1KHz,在T2次级可得到5kV左右的高压。放电端采用开放式,大大提高了负氧离子的浓度,减小了臭氧的浓度,使到达外面的负氧离子增加,TWH8751的
自动空气清新机(负氧离子发生器),标签:小制作,电子样本制作,http://www.88dzw.com本文介绍的空气清新机带有自动检测功能,当室内空气污浊或有害气体达到一定浓度时,能够自动产生负氧离子,保持空气清新。整机电路图如下:

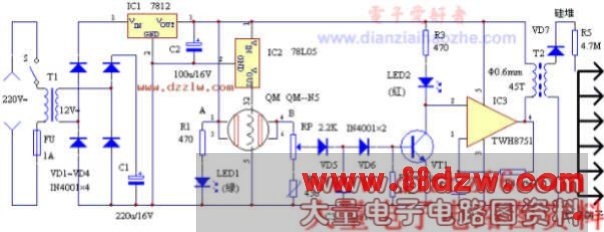

电路见图。电路分为两部分,以QM-N5气敏元件为主的电路组成空气检测开关电路,它可以检测可燃气体。当室内的有害气体达到一定浓度时,由于B点电位升高使VT1饱和导通,起到了检测开关的作用。Rt为负温度系数热敏电阻,用来补偿QM-N5由于温度变化引起的偏差。
以TWH8751为中心器件的电路组成负氧离子发生器,其振荡频率约为1KHz,在T2次级可得到5kV左右的高压。放电端采用开放式,大大提高了负氧离子的浓度,减小了臭氧的浓度,使到达外面的负氧离子增加,TWH8751的②脚即同相输入端为高电位时,振荡器停振,在正常室内环境下,A、B之间电阻很大,B点电位很低,VT1截止,TWH8751的 ②脚为高电位,振荡器不工作,没有负离子产生;当室内的有害气体浓度超过了RP设定的临界值,VT1饱和导通,TWH8751的②脚呈低电位,振荡器起振,产生负氧离子。
在一定程度上负离子可以消除室内的烟雾,达到清新空气利于身体健康的目的。
元器件选择与制作
T2用电视机行输出变压器改制,用Φ0.6mm漆包线绕45匝作为初级,次级利用原高压包。其它元器件无特殊要求。放电端子用大头针做成,在长 170mm、宽40mm的敷铜板上钻三排眼,每排16个,均为Φ=1mm。将大头针一一插入孔中并焊牢,要使焊点圆滑,不能有毛刺。挑选大头针时要注意长短一致,且尖头越尖越好。整机装入一个180×110×80(mm3)的ABS工程塑料盒中。
使用时,可调节RP旋钮以使整机有合适的灵敏度。将本装置放常抽烟的地方如茶几、写字台上,对于冬天室内生火的家庭,晚上可将它放在床头,保持睡眠时的空气清新。
