51单片机作的电子钟程序在很多地方已经有了介绍， 对于单片机学习者而言这个程序基本上是一道门槛，掌握了电子钟程序， 基本上可以说51单片机就掌握了80%。常见的电子钟程序由显示部分， 计算部分， 时钟调整部分构成。
    时钟的基本显示原理：时钟开始显示为0时0分0秒，也就是数码管显示000000，然后每秒秒位加1 ，到9后，10秒位加1，秒位回0。10秒位到5后，即59秒 ，分钟加1，10秒位回0。依次类推，时钟最大的显示值为23小时59分59秒。这里只要确定了1秒的定时时间， 其他位均以此为基准往上累加。
    开始程序定义了秒， 十秒， 分， 十分，小时， 十小时，共6位的寄存器， 分别存在30h，31h，32h，33h，34h，35h单元，便于程序以后调用和理解。

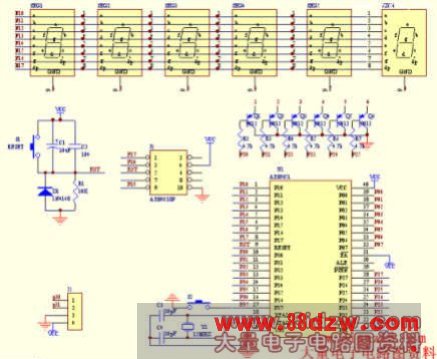

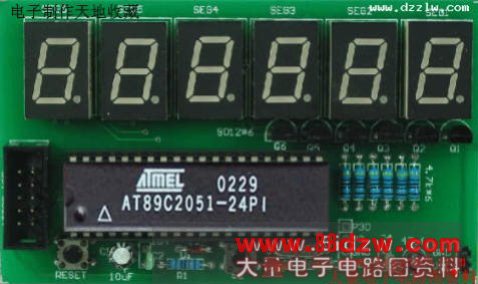

    6个数码管分别显示时、分、秒，一个功能键，可以切换调整时分秒、增加数值、熄灭节电等功能全部集一键。

以下是部分汇编源程序。
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;; 中断入口程序 ;;  (仅供参考)
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;
ORG 0000H ;程序执行开始地址
LJMP START ;跳到标号START执行
ORG 0003H ;外中断0中断程序入口
RETI ;外中断0中断返回
ORG 000BH ;定时器T0中断程序入口
LJMP INTT0 ;跳至INTTO执行
ORG 0013H ;外中断1中断程序入口
RETI ;外中断1中断返回
ORG 001BH ;定时器T1中断程序入口
LJMP INTT1 ;跳至INTT1执行
ORG 0023H ;串行中断程序入口地址
RETI ;串行中断程序返回

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;; 主 程 序 ;;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;
START: MOV R0,#70H ;清70H-7AH共11个内存单元
MOV R7,#0BH
;clr P3.7 ;
CLEARDISP: MOV @R0,#00H ;
INC R0 ;
DJNZ R7,CLEARDISP ;
MOV 20H,#00H ;清20H（标志用）
MOV 7AH,#0AH ;放入"熄灭符"数据
MOV TMOD,#11H ;设T0、T1为16位定时器
MOV TL0,#0B0H ;50MS定时初值（T0计时用）
MOV TH0,#3CH ;50MS定时初值
MOV TL1,#0B0H ;50MS定时初值（T1闪烁定时用）
MOV TH1,#3CH ;50MS定时初值
SETB EA ;总中断开放
SETB ET0 ;允许T0中断
SETB TR0 ;开启T0定时器
MOV R4,#14H ;1秒定时用初值（50MS×20）
START1: LCALL DISPLAY ;调用显示子程序
JNB P3.7,SETMM1 ;P3.7口为0时转时间调整程序
SJMP START1 ;P3.7口为1时跳回START1
SETMM1: LJMP SETMM ;转到时间调整程序SETMM
;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;; 1秒计时程序 ;;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;T0中断服务程序
INTT0: PUSH ACC ;累加器入栈保护
PUSH PSW ;状态字入栈保护
CLR ET0 ;关T0中断允许
CLR TR0 ;关闭定时器T0
MOV A,#0B7H ;中断响应时间同步修正
ADD A,TL0 ;低8位初值修正
MOV TL0,A ;重装初值（低8位修正值）
MOV A,#3CH ;高8位初值修正
ADDC A,TH0 ;
MOV TH0,A ;重装初值（高8位修正值）
SETB TR0 ;开启定时器T0
DJNZ R4, OUTT0 ;20次中断未到中断退出
ADDSS: MOV R4,#14H ;20次中断到（1秒）重赋初值
MOV R0,#71H ;指向秒计时单元（71H-72H）
ACALL ADD1 ;调用加1程序（加1秒操作）
