  家庭使用液化气、煤气作燃料的越来越多,但是这些气体有害、易爆炸,隐患事故多,如气体泄漏时不能及时发现和处理,会给家庭及邻居带来灾难性危害。本文介绍的这种瓦斯报警器适用于天然气、煤气、液化石油气等泄漏报警。
  工作原理
家用瓦斯报警器

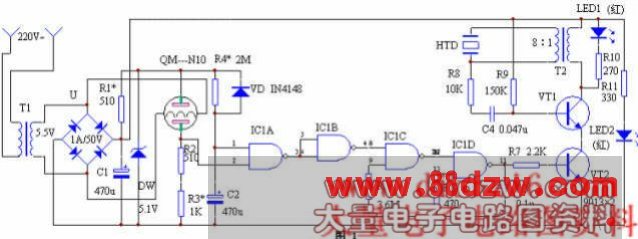

  该装置电路工作原理见图1(点此下载原理图)。它是由电源电路、传感器电路、压控振荡器电路及报警电路等组成。220V市电经电源变压器T1降压至5.5V左右,不用整流、滤波直接作为气敏半导体传感器QM-N10的加热电压。控制电路的供电则是由U全桥整流、C1滤波后供给的。QM-N10气敏半导体传感器在洁净空气中的阻值大约有几十kΩ,接触到有害气体时,电导率增大,电阻值急剧下降,下降幅度与瓦斯浓度在0.5%以下成正比。由与非门IC1A、IC1B构成一个门控电路,IC1C、IC1D组成一个多谐振荡器。当QM-N10气敏传感器未敏感到有害气体时,由于电导率极小,IC1A②脚处于低电位,IC1A的①脚处于高电位,故IC1A的③脚为高电位,经IC1B反相后其④脚为低电位,多谐振荡器不起振,三极管VT2处于截止状态,故报警电路不发声。
  一旦QM-N10敏感到有害气体时,其电导率增大,阻值急剧下降,在电阻R2、R3上的压降使IC1A的②脚处于高电位,此时IC1A的③脚变为低电平,经IC1B反相后变为高电平,多谐振荡器起振工作,三极管VT2周期地导通与截止,于是由VT1、T2、C4、HTD等构成的正反馈振荡器间歇工作,发出报警声。与此同时,发光二极管LED1闪烁。从而达到有害气体泄漏告警的目的。
  元器件选择与制作
  元器件清单见下表。


编 号 名 称 型 号 数 量
R1、R2 电阻 510Ω   (需调整) 2
R3 电阻 1K      (需调整) 1
R4 电阻 2M      (可调整延迟时间) 1
R5 电阻 3.6M 1
R6 电阻 470Ω 1
R7 电阻 2.2K 1
R8 电阻 10K 1
R9 电阻 150K 1
R10 电阻 270Ω 1
R11 电阻 330Ω 1
C1、C2 电解电容 470u/16V 2
C3 涤纶电容 0.1u 1
C4 涤纶电容 0.047u 1
U 整流全桥 1A/50V 1
VD 开关二极管 IN4148 1
DW 稳压二极管 5.1V 1
LED1、LED2 发光二极管 红、绿各1个 2
VT1、VT2 晶体三极管 9013 2
IC1 与非门 CD4011 1
QM 气敏传感器 QM-N10   (性能见表后文字) 1
HTD 压电轰鸣器 加助声腔 1
T1 电源变压器 5.5V 1
T2 脉冲变压器 自制 1
