la7845引脚功能及各管脚电压

文章摘要：la7845各管脚电压1、0V 2、17V 3、29.9V 4、2.49V 5、2.48V 6. 29.2V 7. 2.09V la7845引脚功能及各管脚电压：引脚 功能 故障电压（v） 正常电压（V） 1 地 00 2输出 24.2 12.5 3 电源25.2 24.7 4 参考电压 5.0 3.1 5 反相输入 4.1 3.1 6 电源 25.7 24.2 7 泵脉冲输入 0.7 2.4LA7845 pdf datasheet la7845应用电路

la7845引脚功能及各管脚电压,标签：电视维修,电视机维修资料,http://www.88dzw.com

la7845各管脚电压

1、0V
2、17V
3、29.9V
4、2.49V
5、2.48V
6. 29.2V
7. 2.09V

la7845引脚功能及各管脚电压：

引脚

 功能

 故障电压（v）

 正常电压（V）

 1

 地

 0

0

 2

输出

 24.2

 12.5

 3

 电源

25.2

 24.7

 4

  参考电压

 5.0

 3.1

 5

 反相输入

 4.1

 3.1

 6

 电源

 25.7

 24.2

 7

 泵脉冲输入

 0.7

 2.4

LA7845 pdf datasheet

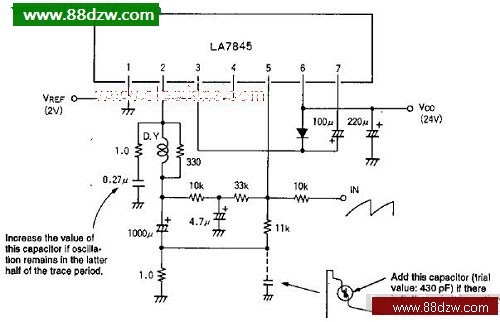

la7845应用电路
