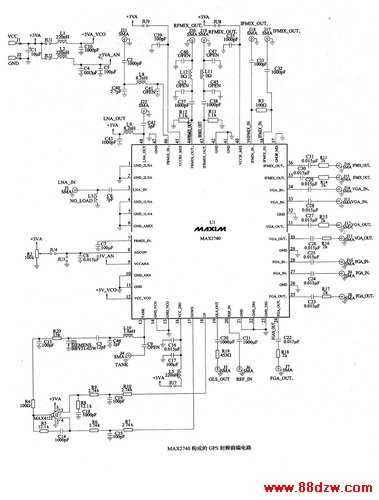

MX2740构成的GPS射频前端电路

文章摘要：相关元件PDF下载：MX2740 MAX2740是一个完整的GPS接收机下变频器芯片，完成从天线输出到数字输入的信号处理。MAX2740接收通道包含LNA、2级下变频器、可变增益放大器和固定增益放大器。芯片还包含有高性能的VCO和固定频率的合成器，提供芯片需要的所有LO(本机)振荡频率，仅需要极少的外部元器件。适合GPS／GLONASS接收机使用。 MAX2740具有大于100dB的接收增益和大于50dB AGC控制范围。利用2级下变换的超外差结构和外部的SAW(Surface Acoustic Wave，声表面波)滤波器，可以获得高水平的镜像抑制和阻寨性能。

MX2740构成的GPS射频前端电路,标签：通讯电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

MX2740
  MAX2740是一个完整的GPS接收机下变频器芯片，完成从天线输出到数字输入的信号处理。MAX2740接收通道包含LNA、2级下变频器、可变增益放大器和固定增益放大器。芯片还包含有高性能的VCO和固定频率的合成器，提供芯片需要的所有LO(本机)振荡频率，仅需要极少的外部元器件。适合GPS／GLONASS接收机使用。     MAX2740具有大于100dB的接收增益和大于50dB AGC控制范围。利用2级下变换的超外差结构和外部的SAW(Surface Acoustic Wave，声表面波)滤波器，可以获得高水平的镜像抑制和阻寨性能。
