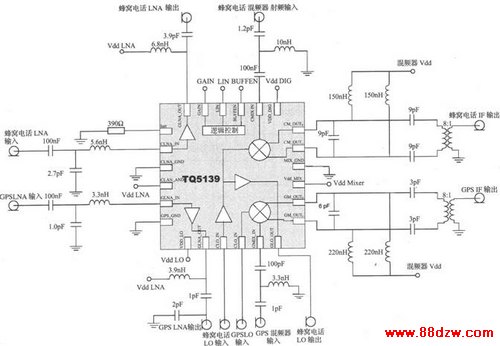

基于TQ5139的A—GPS接收机-F变频器电路

文章摘要：相关元件PDF下载：TQ5139 TQ5139是一个蜂窝CDMA和A-GPS双模下变频器。IF范围为80MHz一230MHz，使用外部调谐。蜂窝电话LNA IIP3为10 dBm，蜂窝电话混频器IIP3为7．5 dBm。低噪声放大器(LNA)有一个可调节的3阶截点(IP3)，使互调和交调的影响降低到最小。混频器是差分IF输出形式(对于GPS模式，可以是单端或者差分输出形式)，具有极好的线性和低噪声系数。TQ5139采用4mm×4mm MLF-24封装。TQ5139符合TIA／EIA 98-C无线通信标准，适合蜂窝频带／A-GPS CDMA(IS-95／98)移动电话应用。

基于TQ5139的A—GPS接收机-F变频器电路,标签：通讯电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

TQ5139

    TQ5139是一个蜂窝CDMA和A-GPS双模下变频器。IF范围为80MHz一230MHz，使用外部调谐。蜂窝电话LNA IIP3为10 dBm，蜂窝电话混频器IIP3为7．5 dBm。低噪声放大器(LNA)有一个可调节的3阶截点(IP3)，使互调和交调的影响降低到最小。混频器是差分IF输出形式(对于GPS模式，可以是单端或者差分输出形式)，具有极好的线性和低噪声系数。TQ5139采用4mm×4mm MLF-24封装。TQ5139符合TIA／EIA 98-C无线通信标准，适合蜂窝频带／A-GPS CDMA(IS-95／98)移动电话应用。
