由OP放大器组成的非反相型理想的二极管电路图

[09-13 19:52:22]   来源:http://www.88dzw.com  光电电路图   阅读:8989

文章摘要:整流电路是电源电路中不可缺少的电路,即使电源电路以外,在交流(AC)信号变换成直流(DC)进行测定时也常使用。但要进行高精度的AC DC变换时,存在由二极管的正向电压VF,引起的不灵敏带和VF,的温度系数(约-2mV/℃)的问题。因此,在必需进行高精度的AC DC变换时,作为常用元件,使用OP放大器,在反馈环中插人二极管的理想化二极管电路。但是,由常用的OP放大器组成的理想化二极管电路,由于OP放大器自身的频率特性的限制,只能适用于低频用途。这里,观测理想化的二极管电路的动作波形,来寻求用于高速化的电路技术。图1是OP放大器的教科书中常见的理想二极管电路,但这种电流几乎不能实用。图1 非反相理

由OP放大器组成的非反相型理想的二极管电路图,标签:光电电路,电路图讲解,http://www.88dzw.com

  整流电路是电源电路中不可缺少的电路,即使电源电路以外,在交流(AC)信号变换成直流(DC)进行测定时也常使用。但要进行高精度的AC DC变换时,存在由二极管的正向电压VF,引起的不灵敏带和VF,的温度系数(约-2mV/℃)的问题。

  因此,在必需进行高精度的AC DC变换时,作为常用元件,使用OP放大器,在反馈环中插人二极管的理想化二极管电路。

  但是,由常用的OP放大器组成的理想化二极管电路,由于OP放大器自身的频率特性的限制,只能适用于低频用途。这里,观测理想化的二极管电路的动作波形,来寻求用于高速化的电路技术。

  图1是OP放大器的教科书中常见的理想二极管电路,但这种电流几乎不能实用。

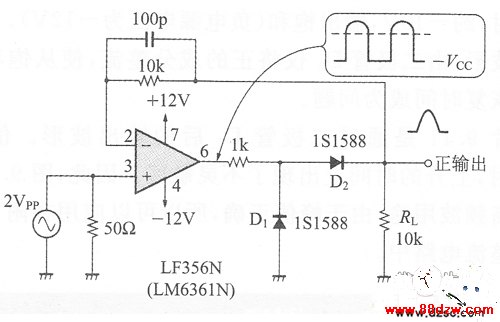

非反相理想二极管电路的构成

  图1 非反相理想二极管电路的构成

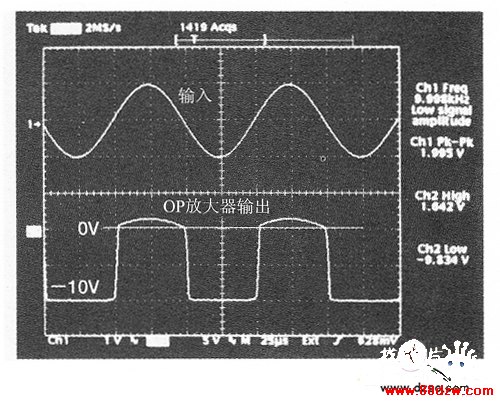

  负输入时,约-10V输出饱和(负电源电压为-12V)。OP放大器的输出波形,由二极管D2仅将正的成分整流,使从饱和到零交叉之间的恢复时间成为问题。

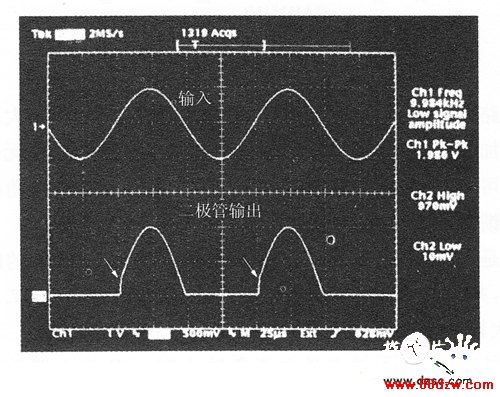

  图2是通过二极管D,后的输出波形。信号频率为10kHz时,上升的时间上出现了不灵敏区。因此,图1的电路不能作为高频波用途,由于峰值正确,所以可以应用在附加平滑电容的峰值整流电路中。

非反相理想二极管电路的二极管输出波形

  图2 非反相理想二极管电路的二极管输出波形

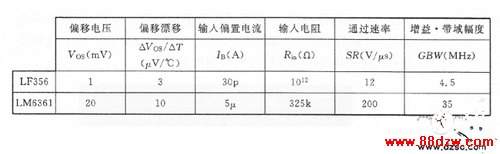

  图3是使用高速的OP放大器LM6361N代替LF356N,观察其如何变化的例子。表1表示了LF356N和LM6361N的主要的特性差异。虽然改善了波形,但在f=500kHz时的上升部分有缺口。

放大器输出波形

  图3 OP放大器从LF356变更为LM6361时的输出波形

OP放大器的差别



  表1 OP放大器LF356和LM6361的差别表
