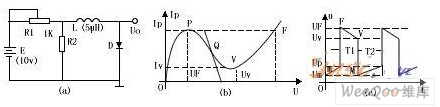

隧道二极管脉冲电路原理及应用电路图,标签:光电电路,电路图讲解,http://www.88dzw.com图4、隧道二极管双稳态电路
五、隧道二极管与晶体管的组合使用
国产的隧道二极管全都是锗材料做成的,其峰值电压约为0.25伏左右,若这种锗的遂道二极管要与硅晶体管并联使用时,则遂道二极管BG2要串接反向二极管BG1(同了图5(a),反向二极管是一种变种的隧道二极管,其峰点电流特别小,正向特性与普通二极管相似,但反向电压作用时,电流急剧增加,温度特性十分稳定。
图5、隧道二极管整形电路
从图5(b)可见,反向二极管与隧道二极管串接后,其组合特性:在电压较低时由反向二极管决定:在电压较高时,与硅晶体管的正向特性类似,两者之间又存在负阻区,若按图5(b)设置静态点Q1,当A为低平电平时,B为高电平(0.8伏),BG3导通,集电极电压Uc3=3伏。BG4的射极输出端Uo为零伏低电平,当A点为负电平Um时,负载线向左转移,很快地进入另一稳定点Q3。UQ3低于BG3的载止电压,故BG3载止,输出,输出Uo为高电平,约18伏左右。一旦当A点回到零平时,负载线回到右边,工作点从Q3→P→F→Q1点,输出Uo又迅速回到零电平,由于隧道二极管的变化速度特别快,所以输出脉冲的前后沿很陡。晶体管示波器常用隧道二极管]作整形电路。
