由LM4732构成的反相功率放大电路
[04-13 05:23:19] 来源:http://www.88dzw.com 音频电路图 阅读:8802次
文章摘要:相关元件PDF下载:LM4732 如图所示为由LM4732构成的反相功率放大电路。音频信号输入后,经过CIN、Ri耦合加到放大器的反相输入端,而放大器的同相输入端则接地,由此构成反相功率放大电路。开关S1用于设置静噪模式,当S1断开时为静噪模式,音频信号被禁止;当S1闭合时(接-VEE)为正常工作模式,正常放大音频信号。反相功率放大电路的特点是:有较好的总谐波失真和噪声特性(THD+N);可取消输出端耦合电容,节省电路成本和空间;增益Av=-Rf/Ri,该电路增益为20。
由LM4732构成的反相功率放大电路,标签:音频电路,电路图讲解,http://www.88dzw.com相关元件PDF下载:
LM4732

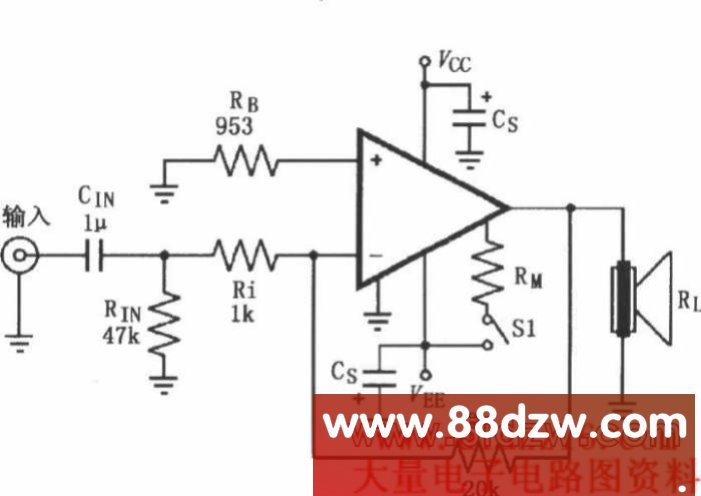

如图所示为由LM4732构成的反相功率放大电路。音频信号输入后,经过CIN、Ri耦合加到放大器的反相输入端,而放大器的同相输入端则接地,由此构成反相功率放大电路。开关S1用于设置静噪模式,当S1断开时为静噪模式,音频信号被禁止;当S1闭合时(接-VEE)为正常工作模式,正常放大音频信号。反相功率放大电路的特点是:有较好的总谐波失真和噪声特性(THD+N);可取消输出端耦合电容,节省电路成本和空间;增益Av=-Rf/Ri,该电路增益为20。
