LM4818的音频功率放大电路

文章摘要：相关元件PDF下载：LM4818 如图所示为LM4818的音频功率放大电路。音频信号输入后，经过Ci、Ri耦合加到放大器的反相输入端(4脚)，而放大器的同相输入端(3脚)则交流接地，放大后的信号从5、8脚输出。5、8脚之间接负载，如扬声器，由此构成反相功率放大电路。LM4818内部有两个放大器，外部电阻RF、Ri 决定Amp A1的闭环增益；内部两个20kΩ电阻可设置Amp A2电路的增益为1；差分输出增益Av=2RF／Ri。

LM4818的音频功率放大电路,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

LM4818

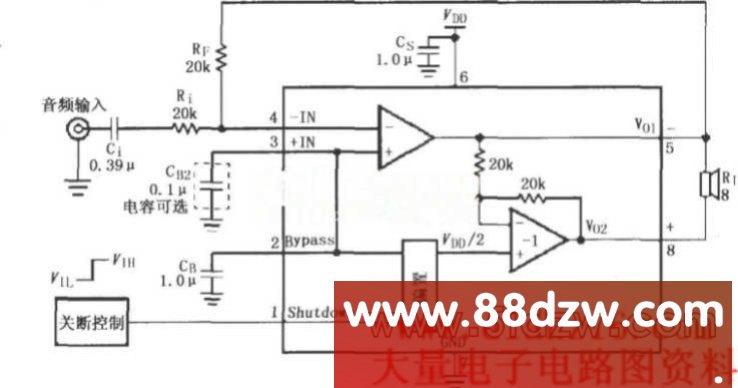

如图所示为LM4818的音频功率放大电路。音频信号输入后，经过Ci、Ri耦合加到放大器的反相输入端(4脚)，而放大器的同相输入端(3脚)则交流接地，放大后的信号从5、8脚输出。5、8脚之间接负载，如扬声器，由此构成反相功率放大电路。LM4818内部有两个放大器，外部电阻RF、Ri 决定Amp A1的闭环增益；内部两个20kΩ电阻可设置Amp A2电路的增益为1；差分输出增益Av=2RF／Ri。
