LM4730／4731的辅助音频功率放大电路

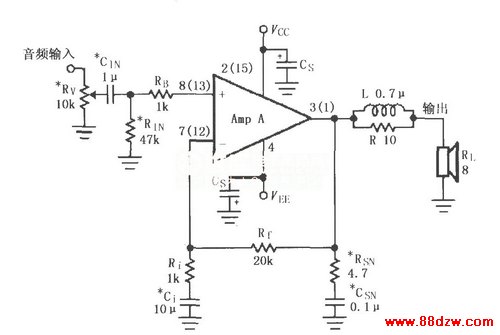

文章摘要：相关元件PDF下载：LM4730 LM4731 如图所示为LM4730／4731的辅助音频功率放大电路。音频输入信号经过电位器Rv、CIN、RB后加到LM4730的输入端8脚，放大后由3脚输出，经过L、R送到扬声器(括号中标号为内部放大器B引脚标号)。Rv为音量电位器，用于调节音量大小；RIN为设置放大器直流偏置工作点，同时与CIN组成输入端高通滤波器；RSN、CSN用于减小放大器频率高端的不稳定性；L、R对高频提供高阻，而对音频提供低阻通道，用于防止高频自激。

LM4730／4731的辅助音频功率放大电路,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

LM4730   LM4731

如图所示为LM4730／4731的辅助音频功率放大电路。音频输入信号经过电位器Rv、CIN、RB后加到LM4730的输入端8脚，放大后由3脚输出，经过L、R送到扬声器(括号中标号为内部放大器B引脚标号)。Rv为音量电位器，用于调节音量大小；RIN为设置放大器直流偏置工作点，同时与CIN组成输入端高通滤波器；RSN、CSN用于减小放大器频率高端的不稳定性；L、R对高频提供高阻，而对音频提供低阻通道，用于防止高频自激。
