LM4732的辅助音频功率放大电路
[09-13 20:04:47] 来源:http://www.88dzw.com 音频电路图 阅读:8947次
文章摘要:相关元件PDF下载:LM4732 如图所示为LM4732的辅助音频功率放大电路。音频输入信号经过电位器Rv、CIN、RB后加到LM4732的同相输入端,放大后经过L、R送到扬声器。Rv为音量电位器,用于调节音量大小;RIN可设置放大器直流偏置工作点,同时与CIN组成输入端高通滤波器;RSn、CSN用于减小放大器频率高端的不稳定性;L、R对高频提供高阻,而对音频提供低阻通道,用于防止高频自激。开关S1用于设置静噪模式,当S1断开时为静噪模式,音频信号被禁止;当S1闭合时(接-VEE),为正常工作模式,正常放大音频信号。
LM4732的辅助音频功率放大电路,标签:音频电路,电路图讲解,http://www.88dzw.com相关元件PDF下载:
LM4732

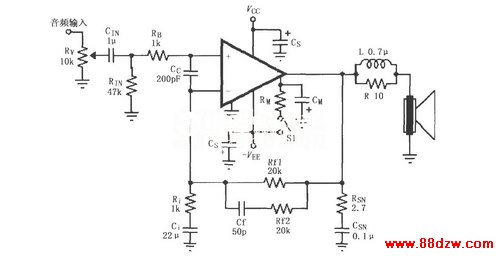

如图所示为LM4732的辅助音频功率放大电路。音频输入信号经过电位器Rv、CIN、RB后加到LM4732的同相输入端,放大后经过L、R送到扬声器。Rv为音量电位器,用于调节音量大小;RIN可设置放大器直流偏置工作点,同时与CIN组成输入端高通滤波器;RSn、CSN用于减小放大器频率高端的不稳定性;L、R对高频提供高阻,而对音频提供低阻通道,用于防止高频自激。开关S1用于设置静噪模式,当S1断开时为静噪模式,音频信号被禁止;当S1闭合时(接-VEE),为正常工作模式,正常放大音频信号。
