双声道音频功率放大集成电路图,标签:音频电路,电路图讲解,http://www.88dzw.comAN5273是日本松下公司生产的双声道音频功率放大集成电路,在松下、福日、日立等系列大屏幕彩色电视机音响系统中应用较广泛。
1.功能特点
AN5273集成电路内部主要由两路功能相同的音频功率放大电路、静噪控制电路、电子音量控制电路,以及过热与短路保护等电路组成,每一声道输出功率约为5W。
2.引脚功能及数据
AN5273集成电路采用12脚单列直插式封装,其引脚功能及数据见表1所列。

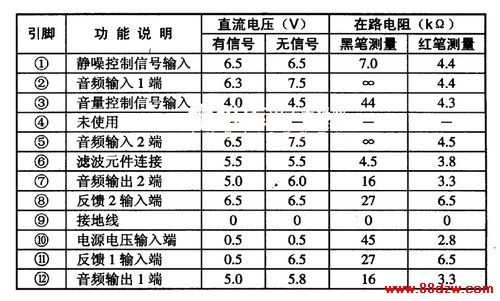

表1 AN5273集成电路的引脚功能及数据
