　　TDA261lAQ 系荷兰飞利浦公司生产的音频功率放大集成电路，广泛应用于视频、音频、计算机音频系统中作音频功率放大。

　　TDA2611AQ 集成电路内含音频功率放大电路、过热和输出短路保护等电路。其(5)、(9)脚间所接的R、C元件，可提高输入阻抗。该IC采用单列9脚封装，其集成电路的引脚功能及数据见表所列。

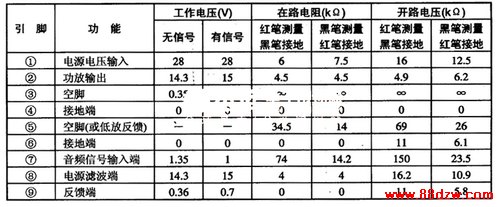

　　表TDA2611AQ 集成电路的引脚功能及数据
