同相音频放大器电路图

文章摘要：工作原理如图所示：输入的音频微弱信号经电容cl耦台到前髓运霄放大器A的1脚进行放大．其@脚送出的信号与两个并联对称、平衡的功放三极管VTl、VT2射极同相输出。其中，c2、R4、RP构成负反馈电路，以提高输出信号波形的稳定性。c3为补偿高频电容。C4、c5为电源交流分量滤波电容。电阻R8～Rlj为三极管vTl、vT2的偏置电阻。低频端距响好坏取决于输出端电容量C8、c9的容量大小，同时也起隔直作用，调节电位器RP可调增益达10dB以上。

同相音频放大器电路图,标签：音频电路,电路图讲解,http://www.88dzw.com

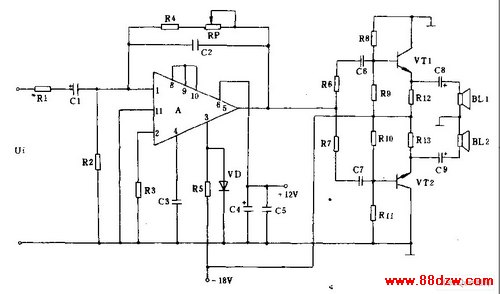

　　工作原理如图所示：输入的音频微弱信号经电容cl耦台到前髓运霄放大器A的1脚进行放大．其@脚送出的信号与两个并联对称、平衡的功放三极管VTl、VT2射极同相输出。

　　其中，c2、R4、RP构成负反馈电路，以提高输出信号波形的稳定性。c3为补偿高频电容。C4、c5为电源交流分量滤波电容。电阻R8～Rlj为三极管vTl、vT2的偏置电阻。低频端距响好坏取决于输出端电容量C8、c9的容量大小，同时也起隔直作用，调节电位器RP可调增益达10dB以上。
