NT6827字符产生集成电路图,标签:音频电路,电路图讲解,http://www.88dzw.comNT6827是一种字符产生集成电路,在各种品牌的彩色显示器上应用较广泛,如应用在三星系列和TCL系列集的彩色显示器。
1.功能特点
NT6827集成电路内部主要由基准电压电路、消隐信号处理电路、I2C总线接口电路、字符显示信号发生电路及其他一些附属功能电路等组成。
2.引脚功能及数据
NT6827集成电路采用16脚双列直插式封装,其引脚功能及数据见表所列。

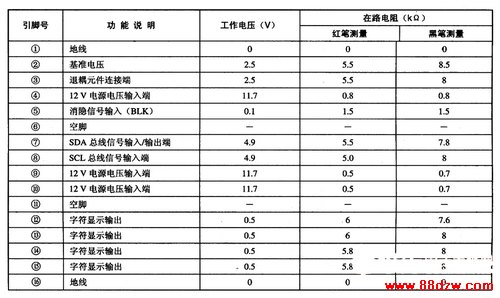

NT6827集成电路的引脚功能及数据
