PPU6528视频处理集成电路图

文章摘要：PPU6528是一块单片视频信号处理集成电路，广泛应用于游戏机中。 1.功能特点PPU6528集成电路内含双向数据总线接口电路、时钟电路、复位电路、地址线端接口电路、视频信号处理电路、读/写控制电路、以及其他一些控制与附属功能电路等。2.引脚功能及数据集成电路采用40脚双列直插式封装，其引脚功能及数据见表所列。PPU6528集成电路的引脚功能及数据

PPU6528视频处理集成电路图,标签：音频电路,电路图讲解,http://www.88dzw.com

　　PPU6528是一块单片视频信号处理集成电路，广泛应用于游戏机中。

　　1.功能特点

　　PPU6528集成电路内含双向数据总线接口电路、时钟电路、复位电路、地址线端接口电路、视频信号处理电路、读/写控制电路、以及其他一些控制与附属功能电路等。

　　2.引脚功能及数据集成电路采用40脚双列直插式封装，其引脚功能及数据见表所列。

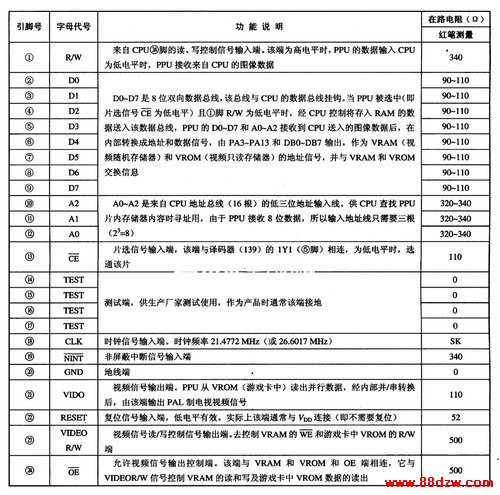

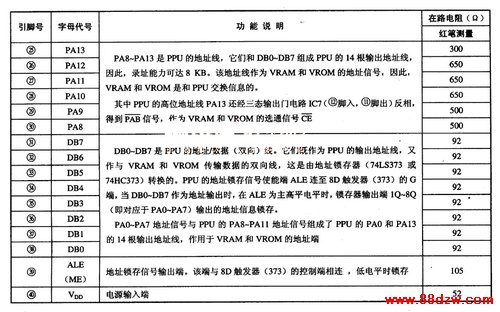

　　PPU6528集成电路的引脚功能及数据
