ISD1000A系列语音芯片的应用电路图
[09-13 20:14:07] 来源:http://www.88dzw.com 音频电路图 阅读:8205次
文章摘要:相关元件PDF下载:ISD1000A 基本特点: ①语言录放电路ISDl000A系列按录放存储时间和采样速率的不同分为ISDl012A(12s、10.6kbps)、ISDl016A(16s、8.0 kbps)、ISDl020A(20s、6.4 kbps)共三种。 ②ISDl000系列语言电路实质是一个模拟数据采集系统,采用DTAS(直接模拟量存储)技术,录放的信息可以直接记录在芯片内部的EEPROM中,因而可以较好地保留语言模拟量中的有效成分,减少音质失真,提高录放质量,获得自然、逼真的音响还原效果。 ③因片内有电可改EEPROM,所以可以随录、随放,任意改写或删除,不需专用的语言
ISD1000A系列语音芯片的应用电路图,标签:音频电路,电路图讲解,http://www.88dzw.com相关元件PDF下载:
ISD1000A

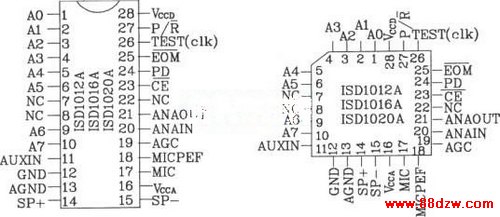

基本特点: ①语言录放电路ISDl000A系列按录放存储时间和采样速率的不同分为ISDl012A(12s、10.6kbps)、ISDl016A(16s、8.0 kbps)、ISDl020A(20s、6.4 kbps)共三种。 ②ISDl000系列语言电路实质是一个模拟数据采集系统,采用DTAS(直接模拟量存储)技术,录放的信息可以直接记录在芯片内部的EEPROM中,因而可以较好地保留语言模拟量中的有效成分,减少音质失真,提高录放质量,获得自然、逼真的音响还原效果。 ③因片内有电可改EEPROM,所以可以随录、随放,任意改写或删除,不需专用的语言固化开发系统进行编程和烧录。重复录音次数为l万次以上,录放的信息可以保存l0年以上,断电后信息不会丢失。 ④具有最多可存储l60个信息段的能力。 ⑤采用双列直插28脚和四方列直插28脚两种封装,单一+5V电源供电。ISDl000A系列的引脚图: ISD1000A系列引脚图 ISD1000A系列语音芯片的应用电路S1、S2、S3分别为片选、状态控制、录放状态转换开关。
