相关元件PDF下载：

SR9F26C

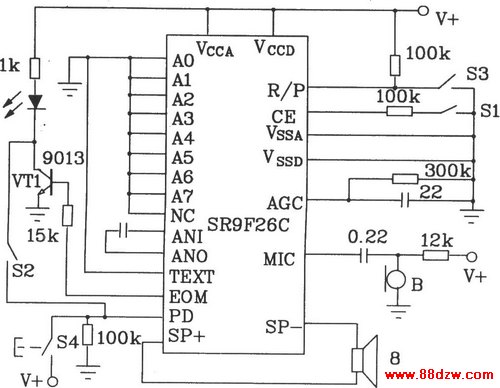

基本特点：     ①内部含512k位的EEPROM，可以随时录音，随时放音，断电后语音长期保留。语音记录时间为20s。    ②可以分段录音、放音。    ③28脚扁平封装，芯片面积为11 mm×16rnm。SR9F26C引脚排列图。    SR9F26C引脚排列图作为应能录音机和语言学习机电路如下图所示。S1合上，S2断开，即可用于录音机。录音时，将S3合上，按动启动按钮S4：如想修改上次的录音，只要再按S4键即可。放音时，将S3断开，按S4键就可以把录好的内容播放出来。作为语音学习机，把S1、S2、S3都闭合。              普通录音机和语言学习机电路图
