　　本例介绍的禁止吸烟警示器，可用于居室或影剧院、客运站、会议室等公共场所。当有人吸烟，提醒器检测到烟雾时，就会发出"不要再抽烟了!"的语音警告声。
　　电路工作原理

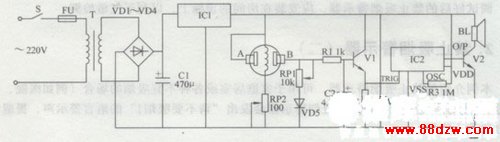

　　该禁止吸烟警示器电路由电源电路、烟雾检测电路和语音电路组成，如图6-208所示。

　　电源电路由电源变压器T、整流二极管VDl-VD4、滤波电容器Cl和三端集成稳压器lCl等组成。
　　烟雾检测电路由气敏传感器、晶体管Vl和有关外围元器件组成。
　　语音电路由语音集成电路ICl(内部存储 "不要再抽烟了!"的语音提醒声)、音频放大管V2和扬声器BL组成。
　　交流220V电压经T降压、VDl-VD4整流、Cl滤波和ICl稳压后，产生直流5V电压，供给气敏传感器、IC2和Vl、V2等。
　　气敏传感器在末检测到烟雾时，其A、B两端之司的电阻很大，B点电压较低，Vl处于截止状态，扬声器不发声。
 　　当气敏传感器检测到烟雾时，其A、B两端之目的电阻变小，使B点电压升高，Vl导通，其发射极输出触发高电平，使IC2工作，扬声器BL中发出响亮的"不要再拙烟了!"的语音警告声。
　　当烟雾散尽后，气敏传感器A、B之间恢复高阻值，便Vl因基极电压低于1·4V而截止，提醒声停止。
　　元器件选择
　　RI-R3均选用1/4W碳膜电阻器。
　　RPl和RP2可选用小型膜式电位器或微调电阻器。
　　Cl和C2均选用耐压值为l6V的铝电解电容器。
　　VDl-VD5均选用1N4007型硅整流二极管。
　　VS选用1/2W、3V的硅稳压二极管。
　　Vl选用U850型达林顿晶体管;V2选用S805O或C805O型NPN晶体管。
　　ICl选用LW7805型三端集成稳压器;lC2选用LH-169A型语音集成电路。
　　BL可选用8Ω、O·25-0·5W的电动式扬声器。
　　T选用220/9V、5W的电源变压器。
　　电路调试
　　将各元器件焊装完毕后，先调节电位器R臣至最大处，通电后再调节RP2的阻值，使气敏传感器的加热电流为13OmA左右。
　　电路预热lOmin后，用点燃的香烟研发出的烟雾进行测试，若能触发语音电路动作而发出语音告警声，则说明电路的灵敏度较高;若不能及时触发语音电路动作，则需通过调节电位器RPl来提高灵敏度。
　　调试好后的禁止吸烟警示器，应安装在房目的顶棚上，以利于气敏检测。
