  BA11O2FS是日本东洋电具公司生产的杜比B型降噪单片集成电路,在各种音响中应用相当广泛,主要用来降低录/放音中的背景噪声。

1.BA11lO2FS内电路方框图及引脚功能

  BA11O2FS集成块内主要由缓冲放大、峰值抑制、负反馈放大、检波辅助通道放大等电路组成,其主要特点是:具有完全独立的两个降噪通道,采用电子录/放、降噪等控制开关。

  BA11O2FS集成块内电路方框图如图1所示。该IC采用双列24脚塑封结构,其集成电路的引脚功能及数据如表1所列。

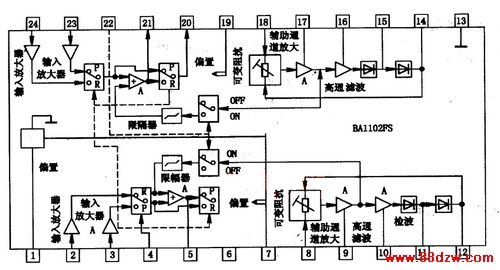

  图1BA1102FS集成块的内部方框图

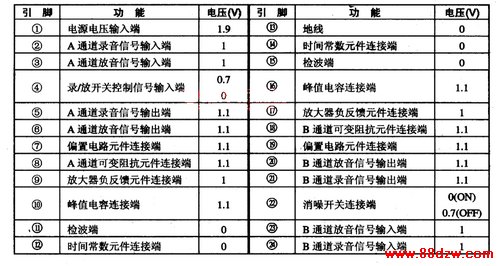

  表1 杜比降噪集成电路BA1102F5S脚功能及数据

2.BA11O2FS典型应用电路图

  BA11O2FS集成块的典型应用电路如图2所示。

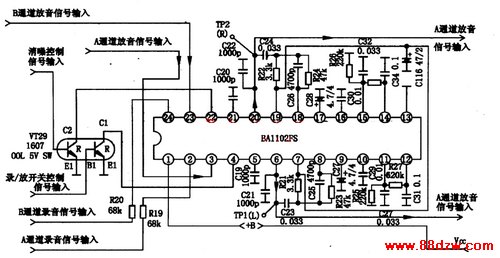

  图2 BA11O2FS集成块的典型应用电路图

3.信号流向

  BA11O2FS的④脚为录放转换开关控制信号输入端。录音时,④脚电压为0V时,接通IC内部录音放大器,使②、(24)脚输入的录音信号经过放大,分别从⑥、(20)脚输出,一路去音频功放电路;另一路经录放音电路处埋后与偏磁电流一起送往录音磁头。此时,无论降噪开关处于ON或O吓均无作用。

  放音信号从BA11O2FS的③、(23)脚输入,由⑥、(20)脚输出。此时,如降噪开关处于ON位置,则降噪电路对磁带的背景噪声进行降噪。

4.故障检修提示

  当判断故障是否出在由BAllO2FS组成的降噪电路时,可找两根适当长度的细漆包线,刮掉其两端头绝缘层少许,将BA1102FS③脚与⑥脚短接,(23)脚与(20)脚短接,如果故障可以消除,则说明问题出在该电路上。

  降噪电路自激故障较难查,其主要原因有以下几个方面。

  (1)放大器负反馈量不够,使增益过大而自激;

  (2)放大器的相位补偿电路有故障,产生了附加相移,致使负反馈成正反馈而自激;

  (3)电源滤波不良,内阻抗大也是出现自激的常见原因。
