汽车语音喇叭图
[09-13 20:18:24] 来源:http://www.88dzw.com 音频电路图 阅读:8518次
文章摘要:如图所示为汽车语音喇叭的电路。图中虚线左边为原车电喇叭电路图,Sl为方向盘上的电喇叭按钮开关。S2为新增加的单刀双掷开关,用于原车电喇叭和语音喇叭之间的切换。当开关S2置于“2”时,按下开关Sl,电容Cl被充电,三极管VTl、VT2导通,继电器Jl吸合,其常开接点J1-1闭合并保持15秒钟向电路供电。ICl为专用语音集成电路HL-169A,由于其工作时间为2.8秒,所以用三极管VT3、VT4组成自激多谐振荡器,每3秒钟输出一次高电平作为触发信号,使ICl每3秒钟输出一次语音信号,送入IC2进行音频功率放大,由扬声器BL发出语音。欢迎转载,信息来自www.88dzw.com

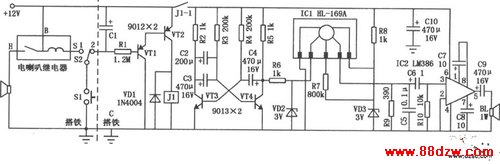

汽车语音喇叭图,标签:音频电路,电路图讲解,http://www.88dzw.com如图所示为汽车语音喇叭的电路。图中虚线左边为原车电喇叭电路图,Sl为方向盘上的电喇叭按钮开关。S2为新增加的单刀双掷开关,用于原车电喇叭和语音喇叭之间的切换。当开关S2置于“2”时,按下开关Sl,电容Cl被充电,三极管VTl、VT2导通,继电器Jl吸合,其常开接点J1-1闭合并保持15秒钟向电路供电。ICl为专用语音集成电路HL-169A,由于其工作时间为2.8秒,所以用三极管VT3、VT4组成自激多谐振荡器,每3秒钟输出一次高电平作为触发信号,使ICl每3秒钟输出一次语音信号,送入IC2进行音频功率放大,由扬声器BL发出语音。
欢迎转载,信息来自www.88dzw.com
