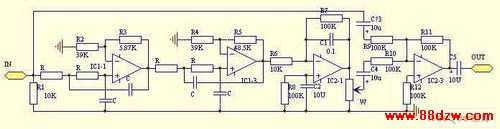

　　电路原理： 输入信号经由IC1-1、及外围元件所组成四阶低通滤波器进行变化斜率为24db/oct的低通处理（图中值fc=70Hz,A=8.2dB）后再由以IC2-1为中心的反相交流放大器进行10倍缓冲放大后输出，被大幅度提升了强度的低频信号与原始信号分别由C4、C3送入IC2-3进行混合处理，由C5输出混合信号。W控制低频信号与原始信号的混合量，为了保证将W关完时C5输出信号为‘原汁原味’，本级增益设置为0 dB。

　　元件选择： 决定低通截止频率的R，C 误差要小于1%，R2--R5可以从误差为5%的电阻中挑选，均用1/8W RJ系列；无极电容用CL系列，C4，C4，C5用钽电解；阻容元件最好能用数字表选测，IC用正宗TL084。

　　使用时将本电路串接于信号源与功放之间即可。
