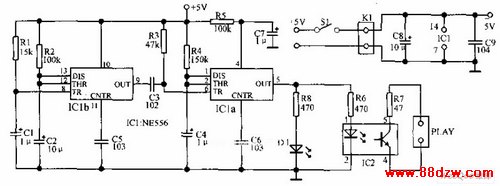

CD唱机加装自动放音电路图

[09-13 20:18:54]   来源:http://www.88dzw.com  音频电路图   阅读:8171

文章摘要:在S1闭合时接通CD唱机的交流电源,则来自CD唱机的5V电源电压除向本身供电外,还通过R1、C1触发单稳电路IC1b,使用IC第9脚输出一个持续时间为1.2秒的脉冲。这段时间足够CD唱机的芯片完成初始化操作。该脉冲结束时,其后沿触发另一单稳电路IC1a,其5脚输出的0.2秒脉冲使光藕合器IC2中的发光管点亮、光电管呈现低阻导通状态。由于光电管的两端是通过R7和K2接到CD唱机PLAY键的两端,故光电管的导通就相当于按下放音键,于是CD唱机开始对托盘上的碟片自动进行放音。

CD唱机加装自动放音电路图,标签:音频电路,电路图讲解,http://www.88dzw.com
在S1闭合时接通CD唱机的交流电源,则来自CD唱机的5V电源电压除向本身供电外,还通过R1、C1触发单稳电路IC1b,使用IC第9脚输出一个持续时间为1.2秒的脉冲。这段时间足够CD唱机的芯片完成初始化操作。该脉冲结束时,其后沿触发另一单稳电路IC1a,其5脚输出的0.2秒脉冲使光藕合器IC2中的发光管点亮、光电管呈现低阻导通状态。由于光电管的两端是通过R7和K2接到CD唱机PLAY键的两端,故光电管的导通就相当于按下放音键,于是CD唱机开始对托盘上的碟片自动进行放音。
