当前位置：CHTO807单片微电脑集成电路图
[04-02 03:39:41] 来源：http://www.88dzw.com 单片机电路图 阅读：8733次
文章摘要：CHTO807是一块单片微电脑集成电路，在长虹系列大屏幕数码彩色电视机中应用较广泛。CHT0807集成电路采用42脚双列直插式封装，其引脚字母代号及数据见表1所列，其内电路方框图及引脚功能与信号流向如图1所示。表1 CHT0807集成电路的引脚字母代号及数据图1 CHT0807集成电路的内电路方框图及引脚功能与信号流向
CHTO807单片微电脑集成电路图,标签：电路图讲解,电路图练习,http://www.88dzw.comCHTO807是一块单片微电脑集成电路，在长虹系列大屏幕数码彩色电视机中应用较广泛。
CHT0807集成电路采用42脚双列直插式封装，其引脚字母代号及数据见表1所列，其内电路方框图及引脚功能与信号流向如图1所示。

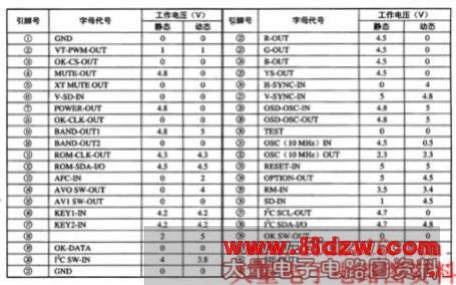

表1 CHT0807集成电路的引脚字母代号及数据

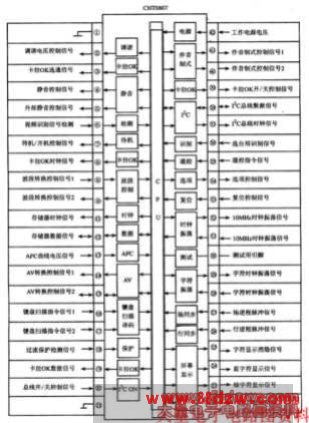

图1 CHT0807集成电路的内电路方框图及引脚功能与信号流向
