当前位置：DS18B20和51单片机AT89C2051的接口电路图
[03-04 03:43:58] 来源：http://www.88dzw.com 单片机电路图 阅读：8504次

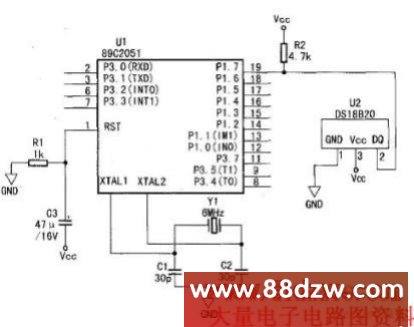

文章摘要：DS18B20和单片机AT89C2051的接口电路如下图所示用单片机AT89C2051的P1.7口线经上拉后接至DS18820的引脚2数据端，引脚1接电源地端，引脚3接+5V电源端。
DS18B20和51单片机AT89C2051的接口电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com DS18B20和单片机AT89C2051的接口电路如下图所示
用单片机AT89C2051的P1.7口线经上拉后接至DS18820的引脚2数据端，引脚1接电源地端，引脚3接+5V电源端。
Tag:单片机电路图，电路图讲解,电路图练习，电子电路图 - 单片机电路图
