超声波打孔机原理图

文章摘要：超声波打孔机可用于水晶、宝石、玛瑙、翡翠、玻璃制品、陶瓷器具及锗、硅、铁氧体等一些高硬度材料钻孔和雕刻。此机由超声渡发生器和加工机头(包括换能器、变幅杆等)组成。超声波发生器电路见附图。此电路简单，由振荡、推动和功率放大三部分组成。其中振荡部分采用了并联改进型振荡器即西勒电路。通过调节电感L1和微调C1，即可产生17—23kHz的可变频率的超声波信号。W为功率大小调节，通过电流表(A)可监视输出功率的大小。输出的信号送入以压电陶瓷构成的换能器，把超声波电能转换为机械震动能，震头在磨粉(一般为金钢砂)和水的配合下反复震动，使得加工部分磨穿，打出适合的小孔。如图所示超声波打孔机原理图

超声波打孔机原理图,标签：电路图讲解,电路图练习,http://www.88dzw.com

　　超声波打孔机可用于水晶、宝石、玛瑙、翡翠、玻璃制品、陶瓷器具及锗、硅、铁氧体等一些高硬度材料钻孔和雕刻。

　　此机由超声渡发生器和加工机头(包括换能器、变幅杆等)组成。超声波发生器电路见附图。此电路简单，由振荡、推动和功率放大三部分组成。其中振荡部分采用了并联改进型振荡器即西勒电路。通过调节电感L1和微调C1，即可产生17—23kHz的可变频率的超声波信号。W为功率大小调节，通过电流表(A)可监视输出功率的大小。输出的信号送入以压电陶瓷构成的换能器，把超声波电能转换为机械震动能，震头在磨粉(一般为金钢砂)和水的配合下反复震动，使得加工部分磨穿，打出适合的小孔。

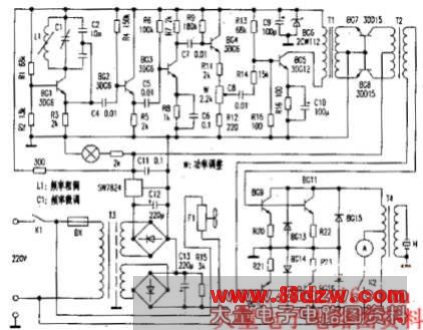

　　如图所示超声波打孔机原理图
