　　采用该报警器可以迅速判断保险丝熔断。

工作原理

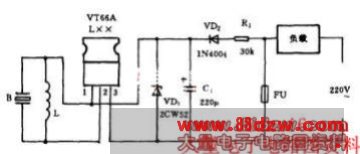

　　保险丝熔断报警器的线路如图所示。在保险丝Fu完好无损时，Fu两端电位相同，C1两端天电压，报警器不工作。当保险丝Fu熔断时，220V交流电经负载(即用电器)输入，由Rl降压限流、VD2整流、C1滤波和VD1稳压输出约3V直流电压．此直流电压供给音乐集成电路VT66A工作，压电陶瓷片B就发出响亮的电子音乐报管声，报知主人保险丝已熔断。

元器件选择与制作

　　音乐集成电路可用VT66A音乐三极管，应选用L型，内储乐曲名随各人喜爱而定。VD1用2cw52型稳压二极管，VD2可用1N4004型硅整流二极管。

　　R1用RJ－1W型金属膜电阻器。C1用CD11—10v型电解电容器。L可用2．5mH色码电感器。B用FT－27、HTD27A－1型等压电陶瓷片。

　　整个报警线路可装在塑料小盒里，引出两根导线，将它并联在保险丝Fu的两端即可。
　　
　　如图所示保险丝熔断报警器线路图
