MC34011振铃电路图

文章摘要：MC34011振铃电路如下图所示，由L1、L2送来的载波振铃信号，经桥式整流后送入MC3401的振铃信号处理电路（门限检测、比较分频、输出放大等）。从39脚对蜂鸣器送出振铃信号。蜂鸣器的响度由K1铃开关控制，K1置“1”时响；置“2”时轻。

MC34011振铃电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

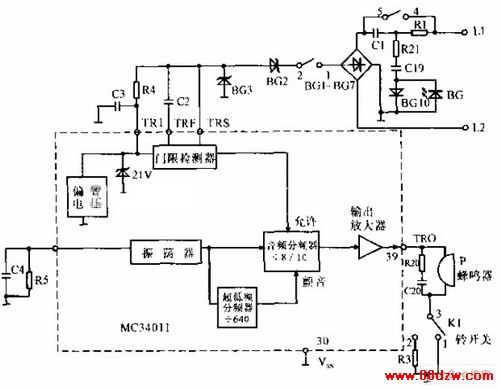

MC34011振铃电路如下图所示，由L1、L2送来的载波振铃信号，经桥式整流后送入MC3401的振铃信号处理电路（门限检测、比较分频、输出放大等）。从39脚对蜂鸣器送出振铃信号。蜂鸣器的响度由K1铃开关控制，K1置“1”时响；置“2”时轻。
