采用幅值调制的红外发送电路图
[11-20 13:40:18] 来源:http://www.88dzw.com 基本电路电路图 阅读:8811次

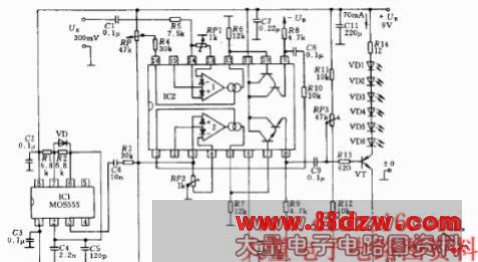

文章摘要:如图所示,伴音用的红外发送电路,适于在无线电调谐选台、高保真放大器及录音机中作高灵敏伴音电器。采用两级跨导运算放大器(OAT)作调制器组件。电路中低频信号UE经过电容c1加到OAT1输入端,放大约2倍。利用电位器RP可以在宽范围内改变OAT1的控制电流,并从而改变放大系数和调制度。调制信号通过C6加到OTA2上由IC1(555电路)产生载波振荡信号(频率约为38kHz)以低频信号的节奏进行幅值调制。已被幅值调制的载波信号再通过C9加到达林顿功率晶体管VT上,并由6个红外发射发光二级管VD1~VD6发射出红外信号,经红外接收电路所接收。欢迎转载,信息来自www.88dzw.com
采用幅值调制的红外发送电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com如图所示,伴音用的红外发送电路,适于在无线电调谐选台、高保真放大器及录音机中作高灵敏伴音电器。采用两级跨导运算放大器(OAT)作调制器组件。电路中低频信号UE经过电容c1加到OAT1输入端,放大约2倍。利用电位器RP可以在宽范围内改变OAT1的控制电流,并从而改变放大系数和调制度。调制信号通过C6加到OTA2上由IC1(555电路)产生载波振荡信号(频率约为38kHz)以低频信号的节奏进行幅值调制。已被幅值调制的载波信号再通过C9加到达林顿功率晶体管VT上,并由6个红外发射发光二级管VD1~VD6发射出红外信号,经红外接收电路所接收。
欢迎转载,信息来自www.88dzw.com
