单相交流压器组件KCZ5电原理和外电路连接图

文章摘要：相关元件PDF下载：KCZ5 KCZ5单相交流高压器组件采用集成化晶闸管移相触发器组成部分具有负反馈的晶闸管调压器.组件有输出电压调节范围宽、电压调节平滑、电压反馈稳定可靠组件整个控制部分与强电隔离性能好等特点。组件可用于温控、单相电机的高压调速、舞台调光及可调整的交、直流电源中。电参数： 输入电网电压：(220V±10V)％。输出脉冲电流：300mA。输出脉冲幅度：≥8v(负载电阻520f1)。组件稳压精度：≤l0％。外接电位器：2.2kΩ。允许使用环境温度：-l0～+55℃。 KCZ5电原理和外电路连接图

单相交流压器组件KCZ5电原理和外电路连接图,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

KCZ5

KCZ5单相交流高压器组件采用集成化晶闸管移相触发器组成部分具有负反馈的晶闸管调压器.组件有输出电压调节范围宽、电压调节平滑、电压反馈稳定可靠组件整个控制部分与强电隔离性能好等特点。组件可用于温控、单相电机的高压调速、舞台调光及可调整的交、直流电源中。

电参数：

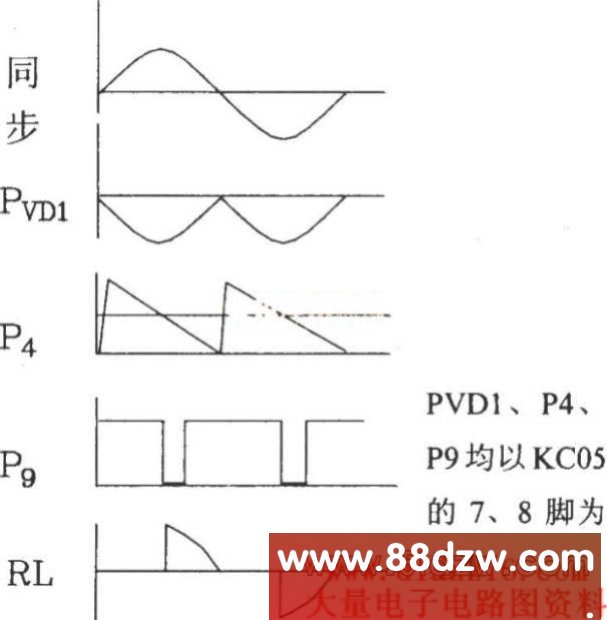

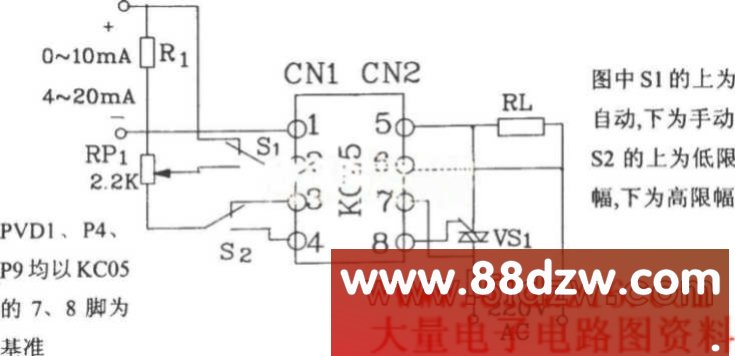

输入电网电压：(220V±10V)％。输出脉冲电流：300mA。输出脉冲幅度：≥8v(负载电阻520f1)。组件稳压精度：≤l0％。外接电位器：2.2kΩ。允许使用环境温度：-l0～+55℃。                                KCZ5电原理和外电路连接图           KCZ5各点波形图 作为KCZ5的应用，具有自动、手动转换和高低限幅要求的应用电路如图所示。                     KCZ5的应用电路
