S1一3090C可控稳压集成电路图

文章摘要：S1一3090C是一种可控制的稳压集成电路，广泛应用于各种音响、影碟机等。1.功能特点S1一3090C集成电路内含+9V稳压电路、电源通/断控制电路,以及其他一些辅助功能电路.2.引脚功能及数据S1一3090C集成电路采用4脚单列封装，用于长虹"精显""精显王"背投彩电上，其集成电路的引脚功能及数据见表1所列。表1 S1一3090C集成电路的引脚功能及数据

S1一3090C可控稳压集成电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

　　S1一3090C是一种可控制的稳压集成电路，广泛应用于各种音响、影碟机等。

1.功能特点

　　S1一3090C集成电路内含+9V稳压电路、电源通/断控制电路,以及其他一些辅助功能电路.

2.引脚功能及数据

　　S1一3090C集成电路采用4脚单列封装，用于长虹"精显""精显王"背投彩电上，其集成电路的引脚功能及数据见表1所列。



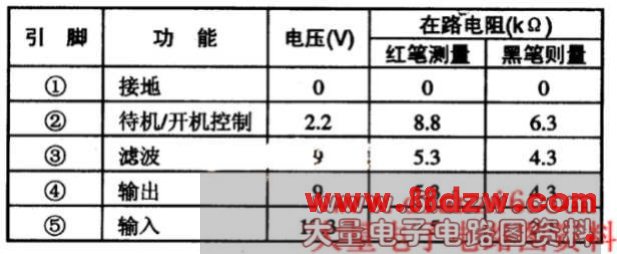

　　表1 S1一3090C集成电路的引脚功能及数据
