十挡频率信号发生器(CD4011、CD4017)
[08-30 06:19:07] 来源:http://www.88dzw.com 信号产生电路图 阅读:8692次

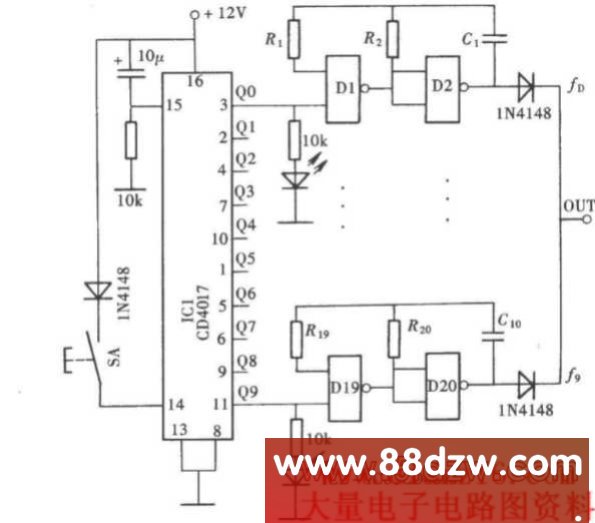

文章摘要: 通常,我们所用的通用型频率信号发生器均被设计为整个频率范围,使用时采用连续调节的方式。但在实际使用中有时我们常用的测试频率只有少数几个。下面介绍的频率信号发生器设计为十个常用的固定频率挡位,使用时可根据需要进行选择。该频率信号发生器由数字式挡位选择开关和十个固定频率的信号发生器组成,其电路如图所示。
十挡频率信号发生器(CD4011、CD4017),标签:电路图讲解,电路图练习,http://www.88dzw.com通常,我们所用的通用型频率信号发生器均被设计为整个频率范围,使用时采用连续调节的方式。但在实际使用中有时我们常用的测试频率只有少数几个。下面介绍的频率信号发生器设计为十个常用的固定频率挡位,使用时可根据需要进行选择。该频率信号发生器由数字式挡位选择开关和十个固定频率的信号发生器组成,其电路如图所示。

Tag:信号产生电路图,电路图讲解,电路图练习,电子电路图 - 信号产生电路图
