低频多种波形发生器(741)
[06-07 06:03:16] 来源:http://www.88dzw.com 信号产生电路图 阅读:8200次
文章摘要:如图所示为低频多种波形发生电路。该电路可以同时输出两种波形,即三角波和方波。电路中,第一级为标准的积分器;第二级为增益是1的倒相器;第三级为具有滞后的比较器。在第三级不加二极管的情况下,电路输出为正时,积分器的输出为负向斜波,经倒相后变成正向斜波加至比较器。当斜波幅度达到比较器的阈值电平Vo=R1/(R1+R2)时,输出为负,这时积分器输出为正向斜波;当其幅度达到阈值电平时,电路又改变状态,于是,第一级输出三角波,第三级输出方波,它们之间相位相差180o。若第三级输出加一二极管,由于二极管的钳位作用,比较器的负输出为-0.7V,这时电路输出锯齿波和脉冲波。不管是否加接二极管,输出频率是由积分器

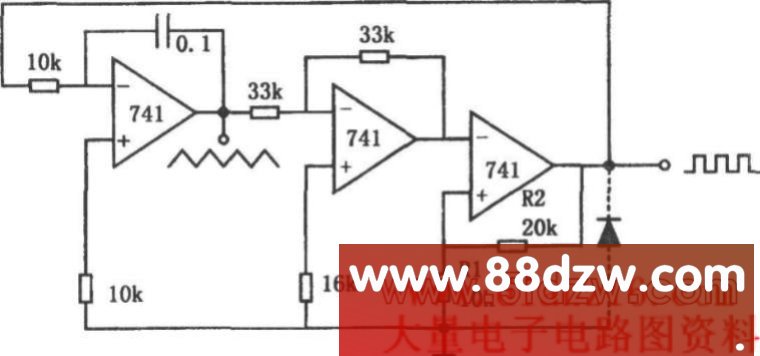

低频多种波形发生器(741),标签:电路图讲解,电路图练习,http://www.88dzw.com如图所示为低频多种波形发生电路。该电路可以同时输出两种波形,即三角波和方波。电路中,第一级为标准的积分器;第二级为增益是1的倒相器;第三级为具有滞后的比较器。在第三级不加二极管的情况下,电路输出为正时,积分器的输出为负向斜波,经倒相后变成正向斜波加至比较器。当斜波幅度达到比较器的阈值电平Vo=R1/(R1+R2)时,输出为负,这时积分器输出为正向斜波;当其幅度达到阈值电平时,电路又改变状态,于是,第一级输出三角波,第三级输出方波,它们之间相位相差180o。若第三级输出加一二极管,由于二极管的钳位作用,比较器的负输出为-0.7V,这时电路输出锯齿波和脉冲波。不管是否加接二极管,输出频率是由积分器的时间常数、电源电压和比较器的分压比决定,它的极限取决于运算放大器的转换速率。该电路的极限频率是5kHz。
