　　TA8800是东芝公司生产的中频信号处理集成电路，广泛应用于国产和进口大屏幕彩色电视机中。

1.功能特点

　　TA8800集成电路内含视频放大、视频检波、高频与中频AGC、VIF放大、伴音中频放大及处理等电路。

2.引脚功能及数据

　　TA8800集成电路的内电路方框图及引脚功能如图1所示，其工作参数见表1所列。

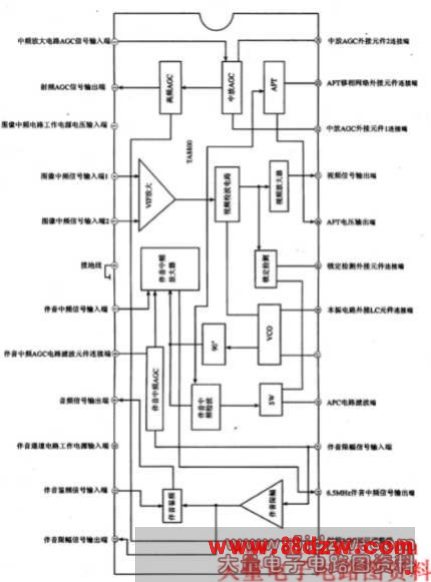

　　图1 TA8800集成电路的内电路方框图及引脚功能

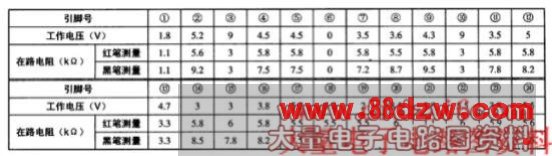

　　表1 TA8800集成电路的工作参数
