48MHz的HCMOS振荡器
[11-21 21:43:46] 来源:http://www.88dzw.com 信号产生电路图 阅读:8414次

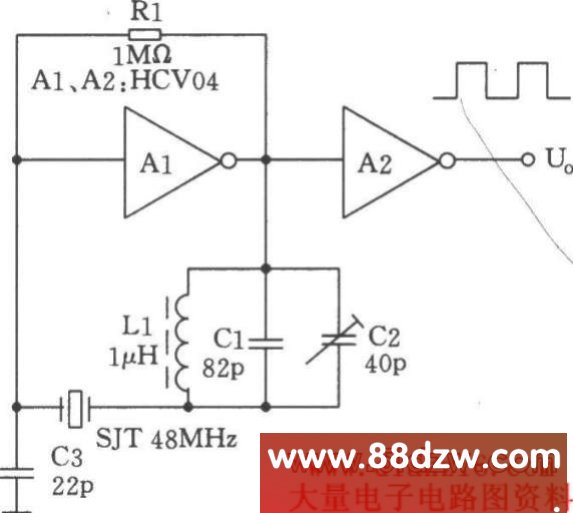

文章摘要:如图所示为HCMOS集成电路组成的48MHz晶体振荡器。晶体的基波频率为l6MHz,但振荡器强制工作于三次谐波。谐波振荡器的关键是抑制晶体的基频,图中的并联谐振电路在晶体的基频下谐振,它和晶体SJT串联后,对基频的阻抗最高,能有效的抑制基频振荡,保证三次谐波容易起振。
48MHz的HCMOS振荡器,标签:电路图讲解,电路图练习,http://www.88dzw.com如图所示为HCMOS集成电路组成的48MHz晶体振荡器。晶体的基波频率为l6MHz,但振荡器强制工作于三次谐波。谐波振荡器的关键是抑制晶体的基频,图中的并联谐振电路在晶体的基频下谐振,它和晶体SJT串联后,对基频的阻抗最高,能有效的抑制基频振荡,保证三次谐波容易起振。
